智能中控主机 UM2100
模板赋能，敏捷落成。开启互联集成新体验！
智能中控主机 UM2100
UM2100智能中控主机，新一代网络可编程中央控制系统。深度融合羽控全系生态，以海量模板赋能敏捷部署，以全维可视化实现信号与状态实时可预监、可掌控。支持多协议、多接口、多模操控，打通大屏、音频、环境全链路，化繁为简，一键智达，为智慧指挥与协作中枢缔造非凡集成体验。

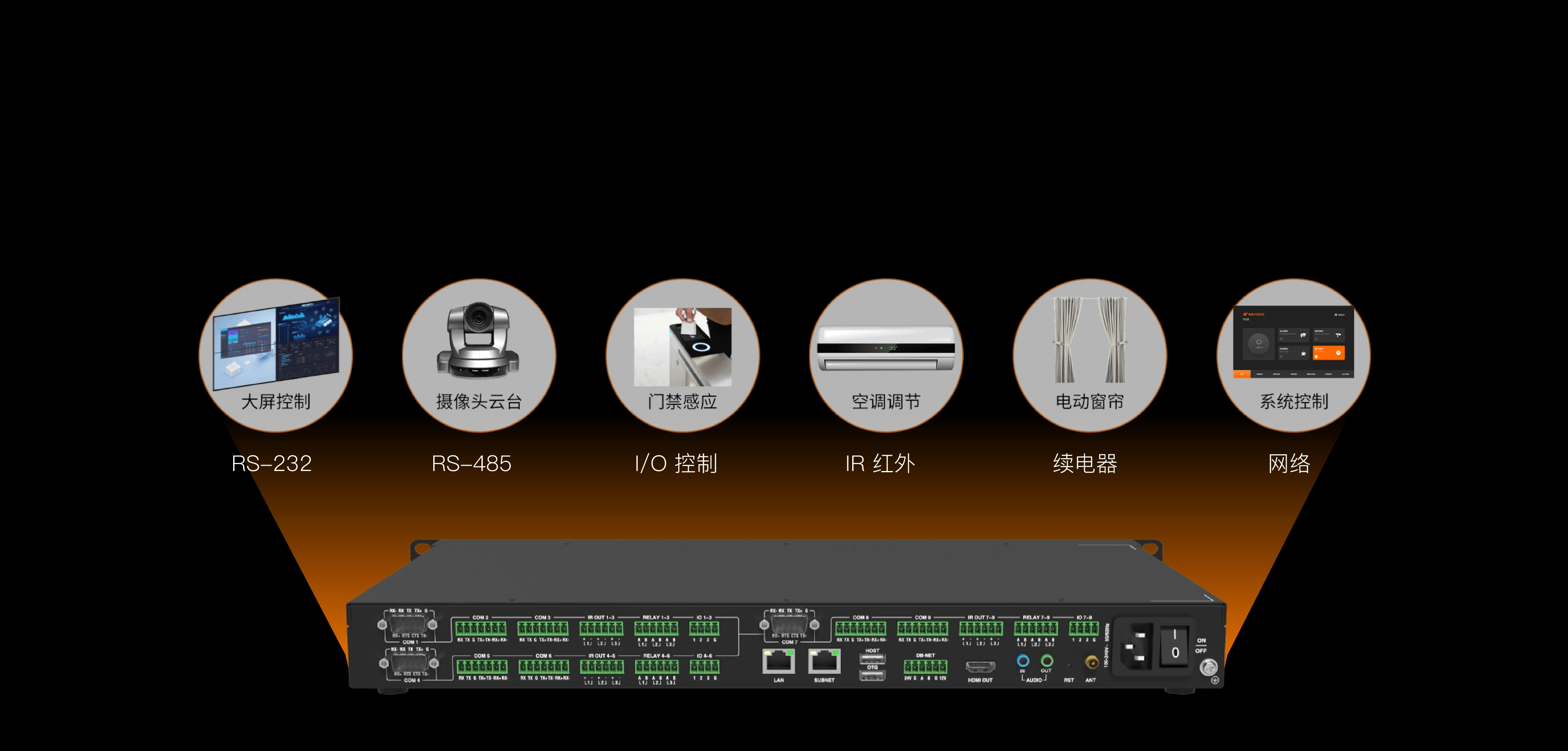

多种协议、接口丰富
一体化硬件平台，高度集成稳定可靠。支持串口、IR 接口、I/O 接口、Relay 等多种接口，同时支持多种网络协议，兼容主流设备。

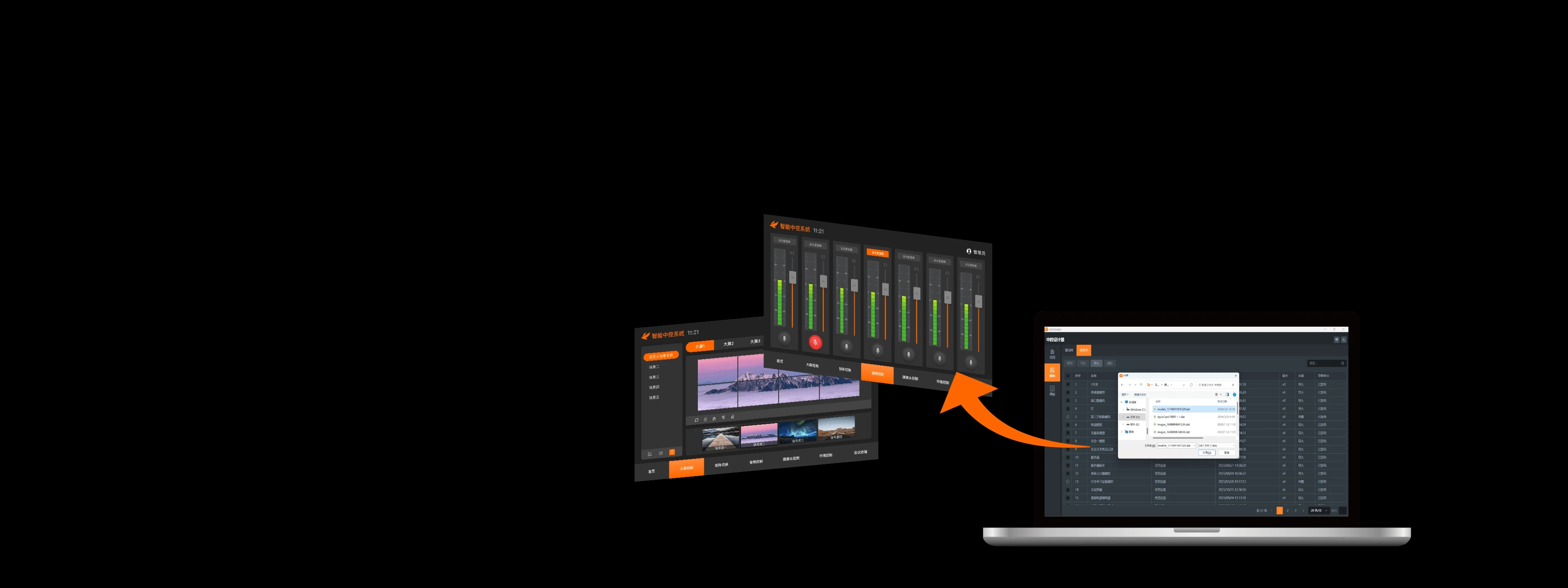

海量模板、迅速部署
任何场景，均可以通过预置模板实现快速实施。 即使是第三方同类设备，也能够利用相似的模板进行迅速部署，降低实施学习门槛。

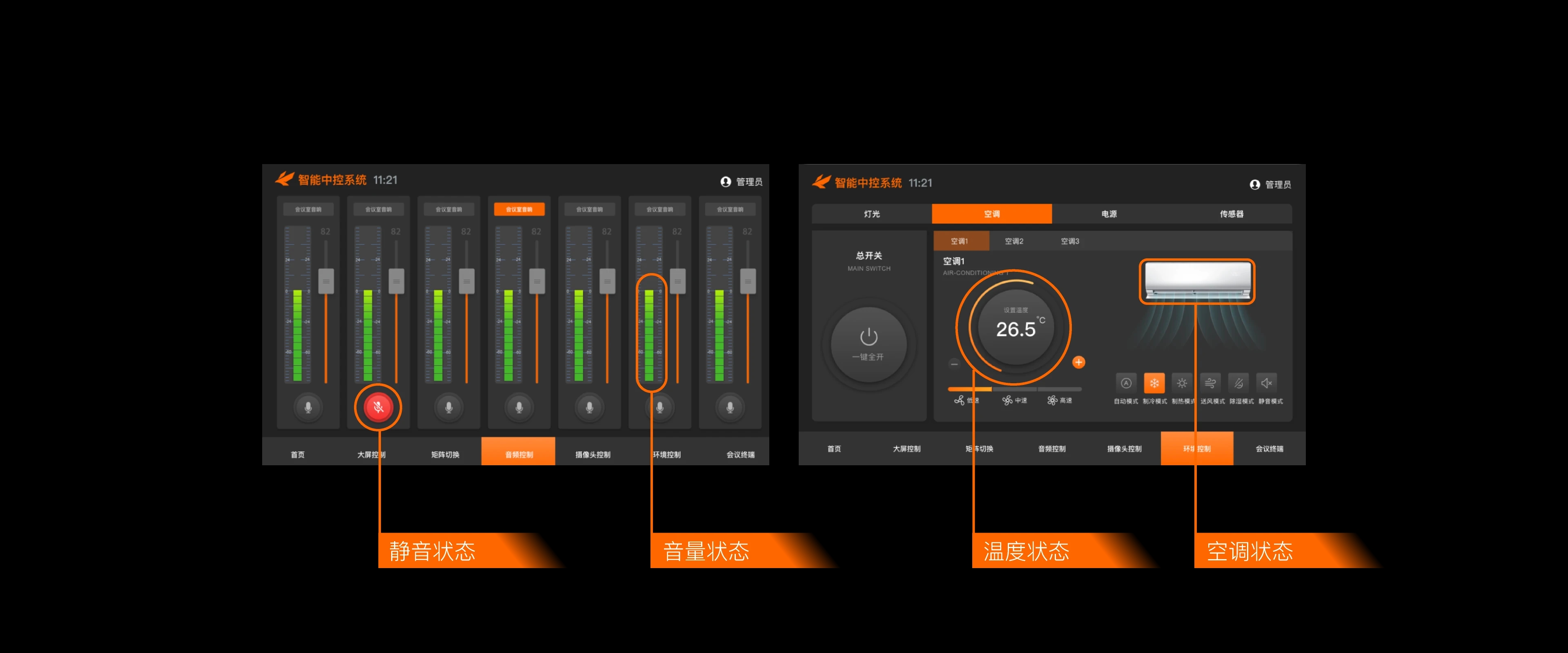

信号预监、状态可视
视频信号画面与大屏输出画面均可进行可视化预监。开关状态、温度值和亮度值以及控制全过程均可以实时掌握设备状态。

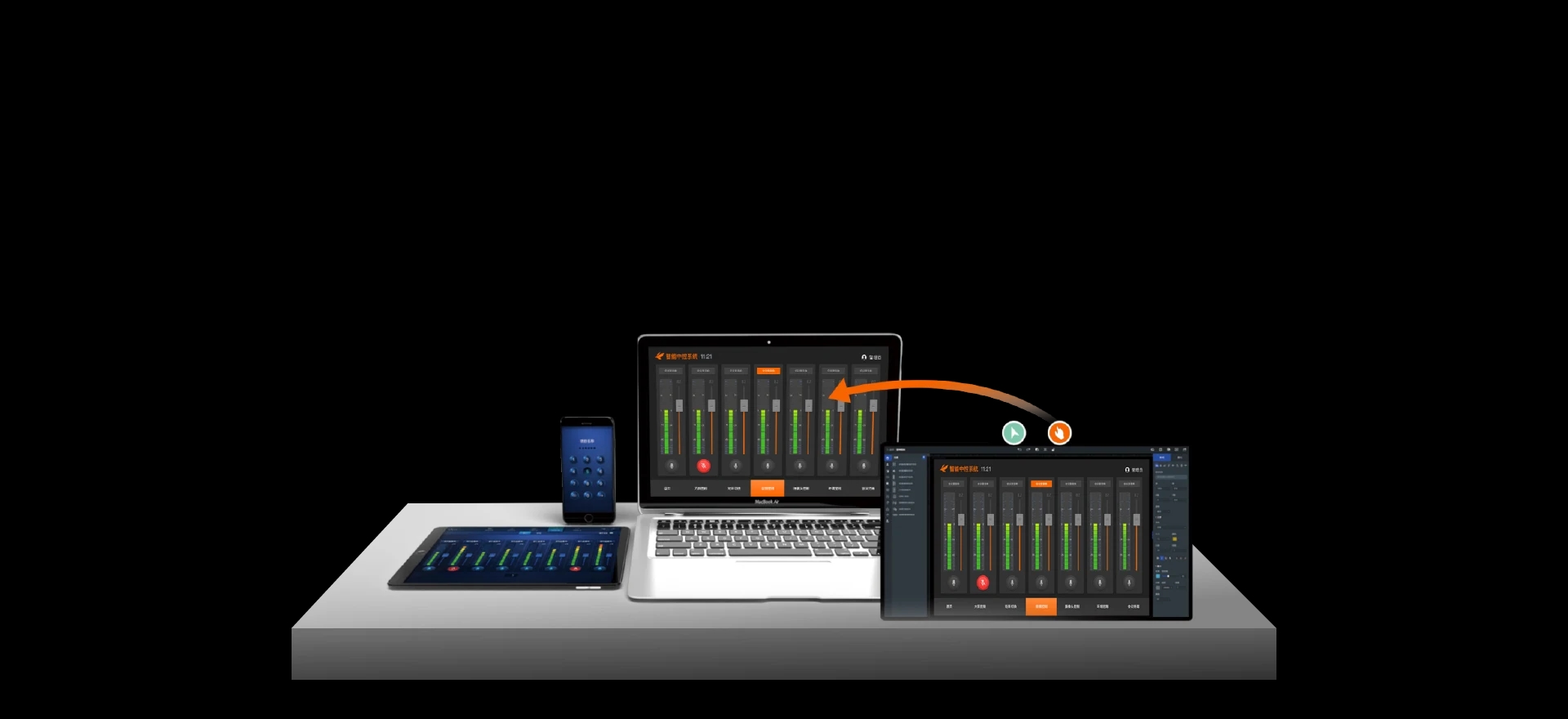

多模操控、集中管理
系统支持B/S、C/S多种客户端类型，支持平板电脑，面板按键、触控开关等多种控制类型。同时支持大屏、音频、媒体、环境的集中可视化智能管理。

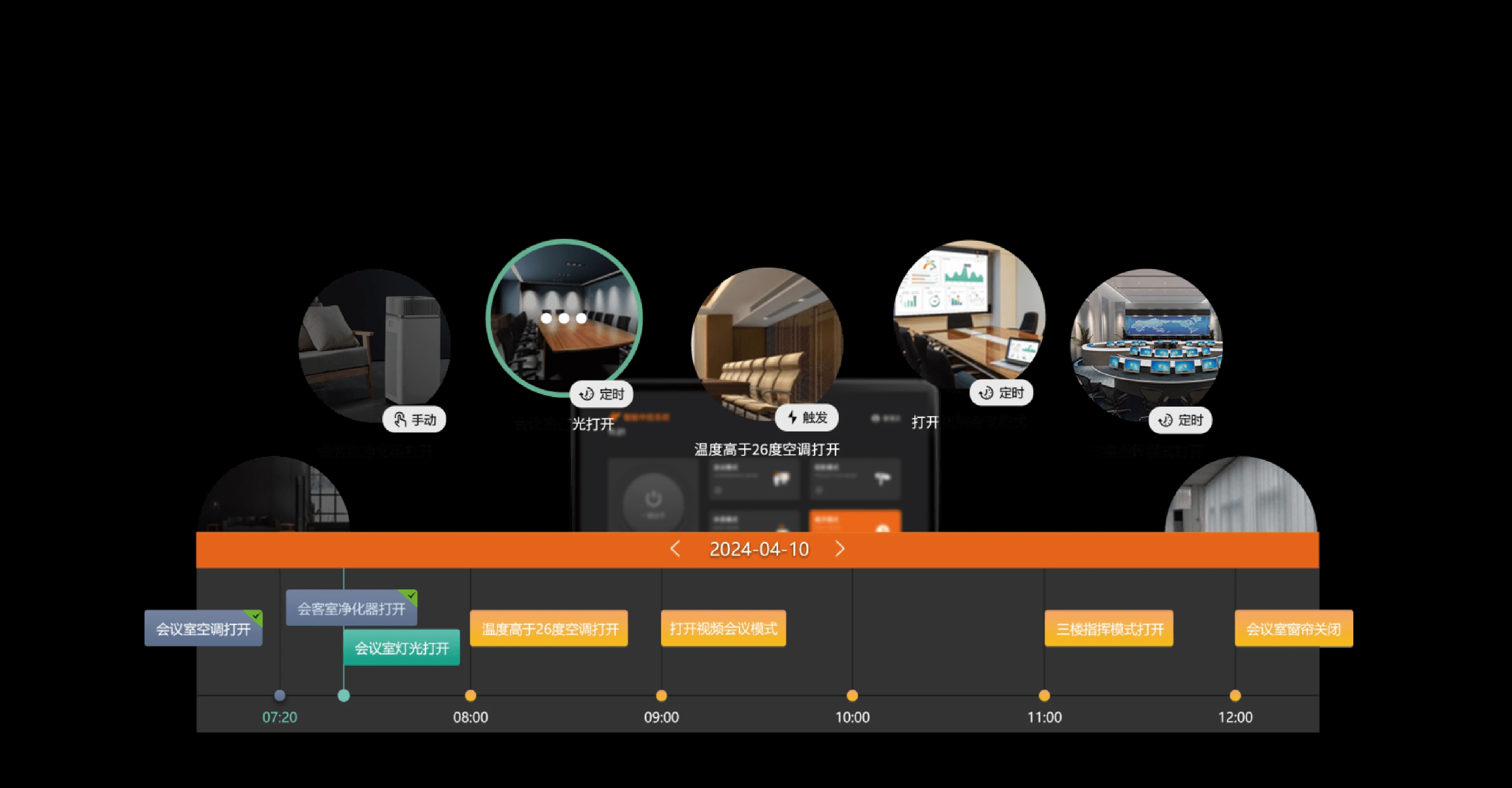

全局预案，一键切换
支持场景和自动化的联动设计，助力用户实现一键式智能应用。
规格参数
|
参数 |
说明 |
|
|---|---|---|

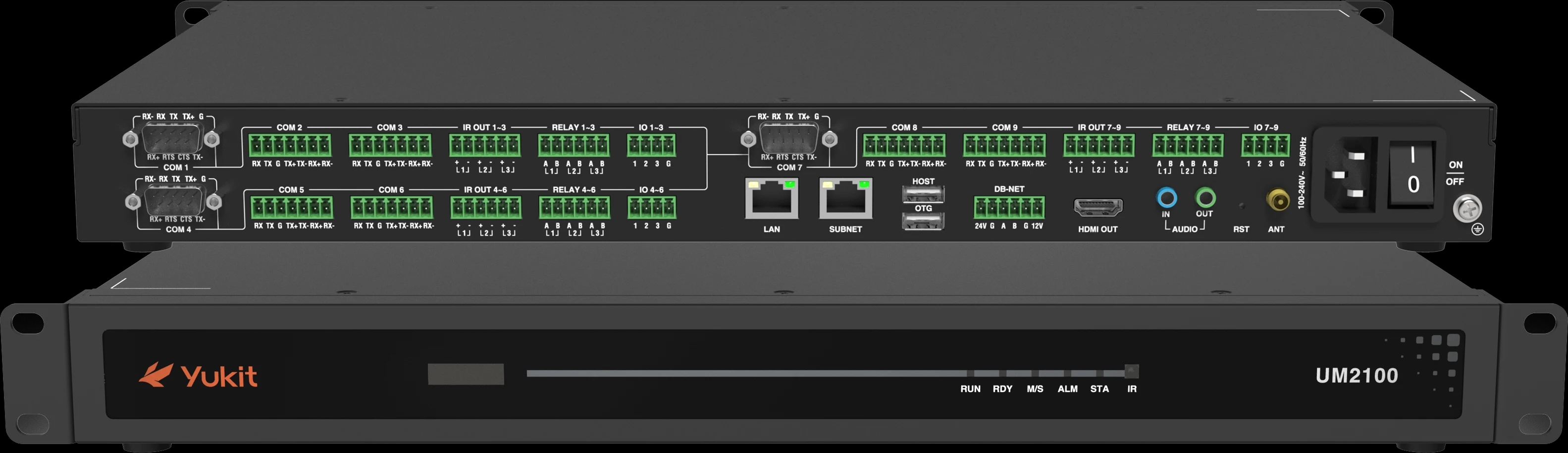

| 产品外观 |
|
|
| 液晶屏 | 显示LAN网口IP地址。 | |
| IR | 红外学习接口，接收红外信号。 | |
| 指示灯 | RUN | 运行指示灯，常亮表示正常运行，常暗表示出现故障或运行异常。 |
| RDY | 程序状态指示灯，常亮表示程序启动完毕，常暗为正在启动或启动异常。 | |
| M/S | 双机热备指示灯，主机常亮，备机常灭。单机运行时常亮。 | |
| ALM | 告警指示灯，常亮代表运行出现故障，常暗为正常。 | |
| STA | 红外学习状态指示灯。红外学习状态下，收到有效红外信号时闪烁，其它情况常暗。 | |
| 接口 | COM 1,4,7 | 支持 RS232/RS422/RS485，最高速率 115200bps，支持硬件流控。 |
| COM 2,3,5,6,8,9 | 支持RS232/RS422/RS485，最高速率115200bps。 | |
| IR_OUT 1~3 IR_OUT 4~6 IR_OUT 7~9 |
支持红外输出，可被配置成单向串口输出模式，最大波特率115200bps。 红外输出最大速率：22K~60KHZ |
|
| RELAY 1~3 RELAY 4~6 RELAY 7~9 |
继电器端口，常开，额定参数：1A/125VAC ；2A/30VDC | |
| IO 1~3 IO 4~6 IO 7~9 |
可配置数据方向的IO口： 低电平输入电压最大值0.8V 高电平输入电压最小2V，最大不超过5V 低电平输出电压典型值0V，最大值0.5V 高电平输出电压典型值5V，最小值4.5V |
|
| LAN | 支持10Base-T/100Base-TX/1000Base-T 以太网接口 | |
| SUBNET | 支持10Base-T/100Base-TX 以太网接口 | |
| HOST/OTG | USB2.0 HOST，可通过USB口进行控制卡驱动升级 | |
| DB-NET | RS485串口和对外24V、12V电源输出 | |
| RST | 控制卡重启按键 | |
| 电源接口 | AC 100-240V/50-60Hz | |
| 设备开关 | 按下启动设备 | |
| 其他接口 | 预留 | |
