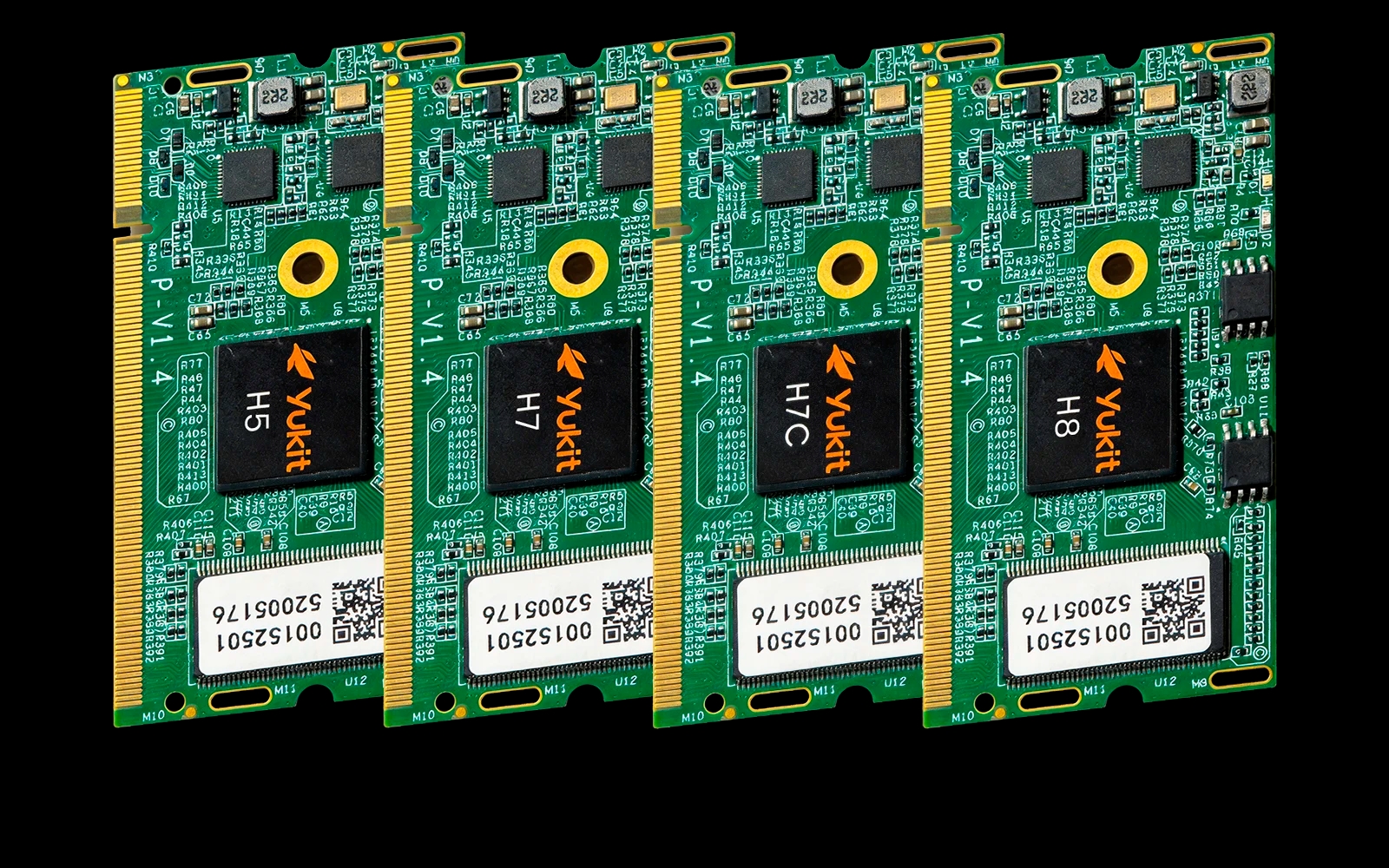

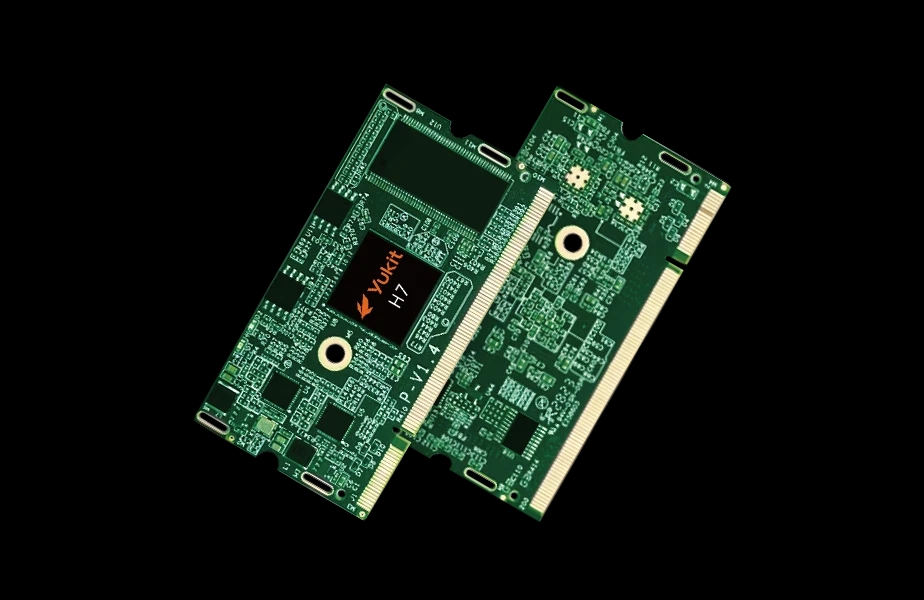

H5/H7/H7C/H8

本系列接收卡是LED屏幕的显示驱动设备，采用DDR2 SODIMM接口直插形态，稳定性高、安装方便。其中，H5型单卡最大带载为512×384像素， H7、H7C、H8型单卡最大带载均为512×512像素。全系列均能够适配不同种类、规格的LED屏幕，实现LED显示控制系统的轻松搭建及管控。

支持HDR10/HLG10两种格式，通过高动态范围显示，让LED大屏呈现更精细的画面细节、更丰富的图像色彩。

能够最大支持64倍提升灰阶等级，使大屏低灰画面显示更加细节。

采用羽控PWM灰度调节算法，从低灰到高灰，每一阶灰度都能细腻呈现、平滑过渡。

对不同格式和标准的视频信号进行色域统一转换，让LED屏幕能够展现各类视频源的真实色彩。

支持对LED屏体进行R、G、B独立Gamma调节，校准灰度曲线，优化 LED 屏低灰均匀性。

通过管控系统，可对LED箱体或模组拼接边缘进行逐点调节，消除亮度不均现象，保持整屏亮度一致。

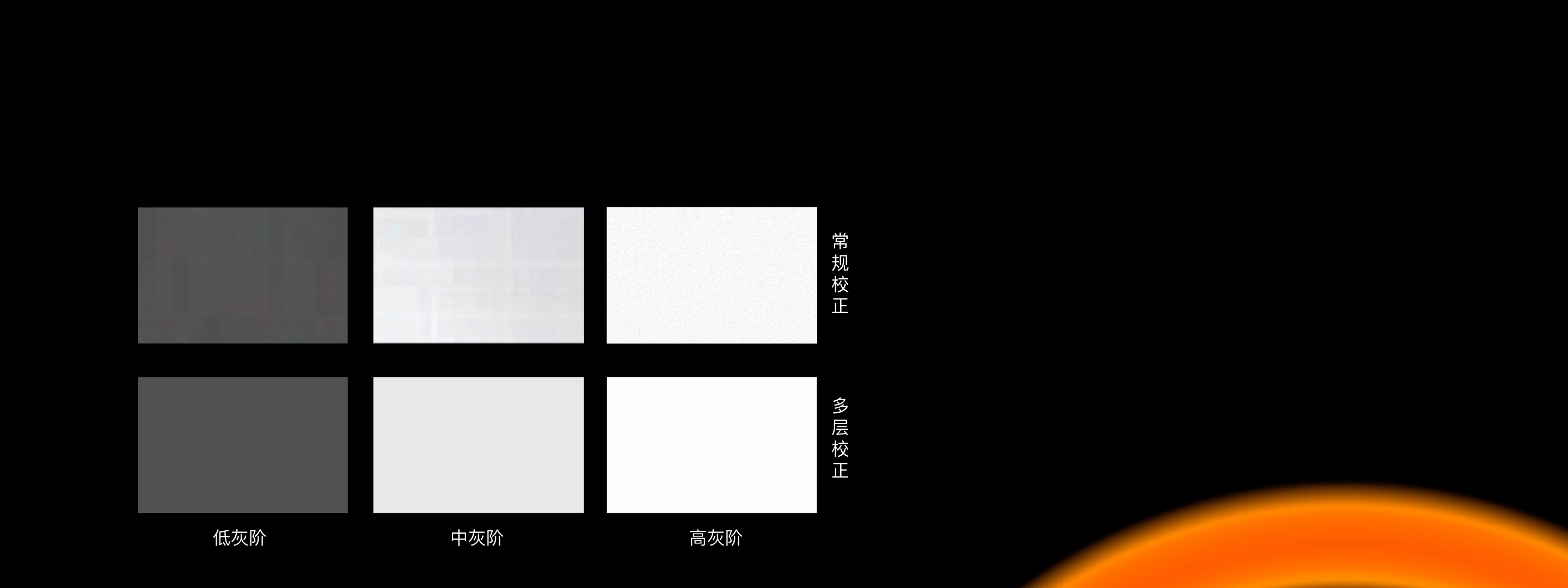

多层灰阶校正处理，能够消除灯板在不同等级灰阶下的麻点偏色问题，使大屏在全灰阶下亮色度均匀一致。

能够通过热力补偿技术，解决屏体长时间发光发热导致的发青问题。

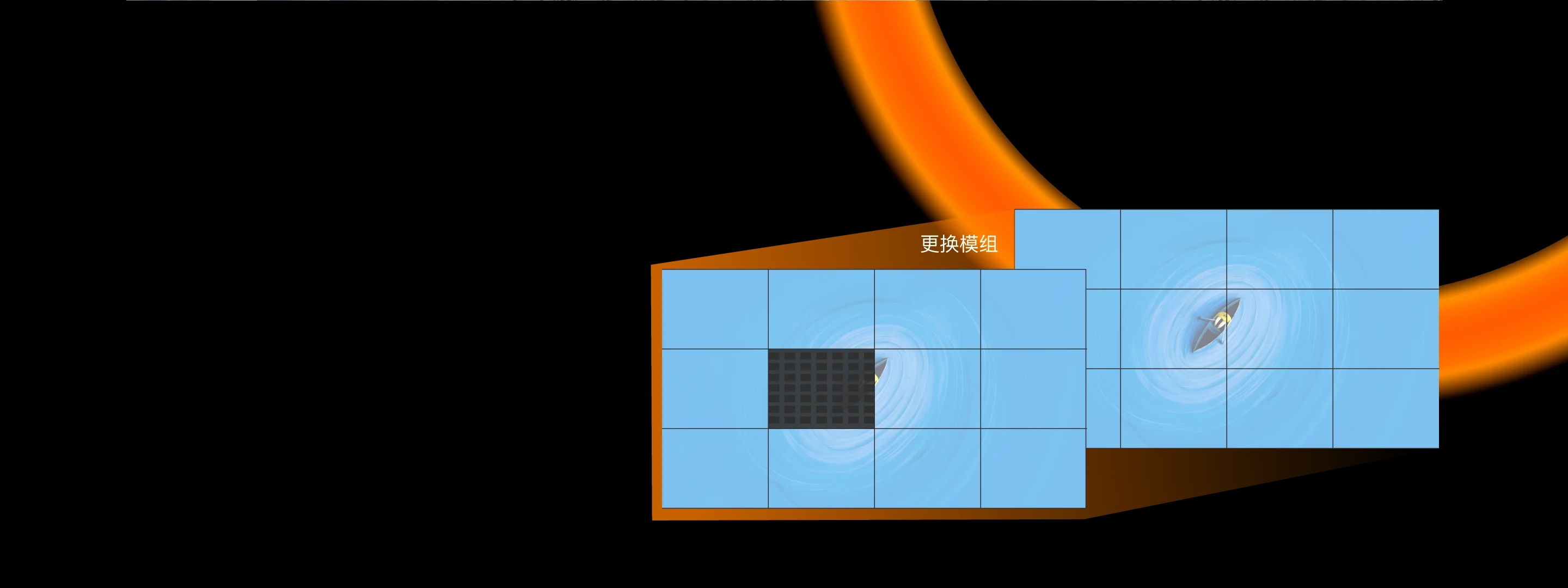

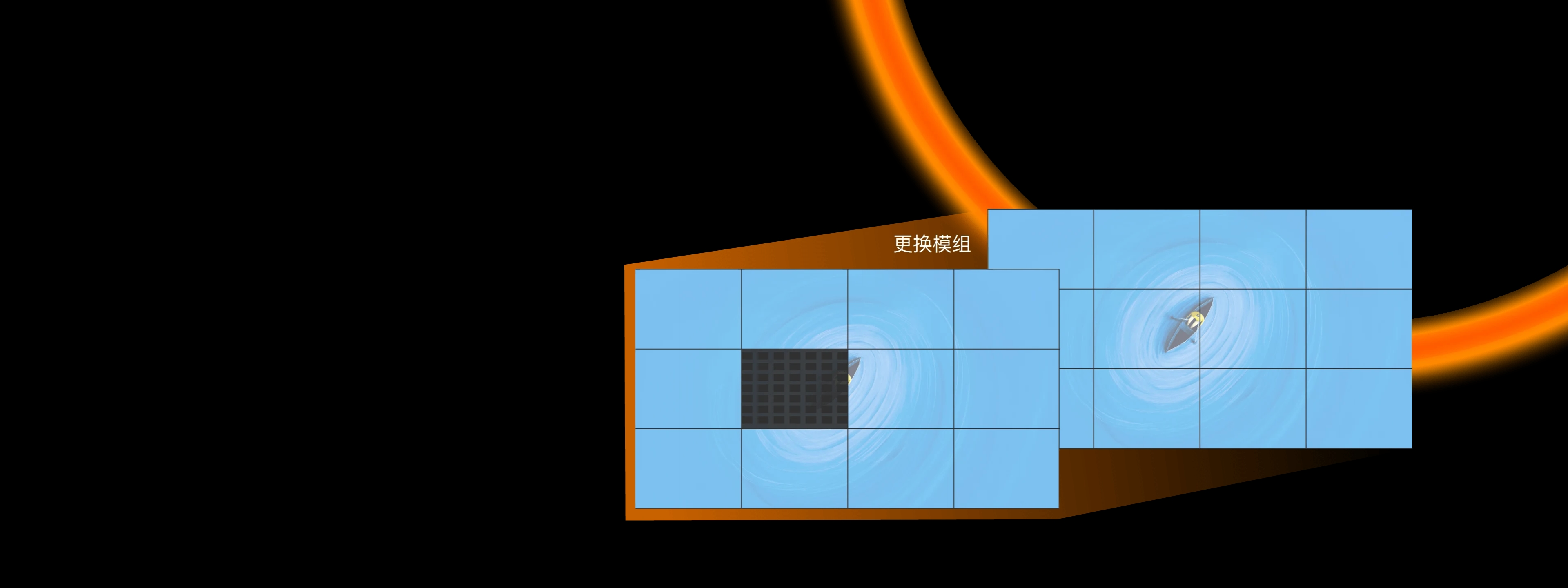

当更换LED大屏模组时，接收卡可自动应用校正系数。无需重新配置，简便快捷。

支持上下、左右等多种格式的3D信号输入，支持120Hz输入输出，实现 LED 屏沉浸式 3D 显示。

功能	H5	H7	H7C	H8
带载	512*384	512*512	512*512	512*512
接口形态	200pin DDR2 SODIMM
RGB 并行数据组	32	32	32	32
串行数据组	64	64	64	64
智能模组	×	√	×	×
双层校正	×	×	√	√
热力补偿	×	×	×	√
精细化灰度	×	√	√	√
画面 90 度倍数旋转	√	√	√	√
3D	√	√	√	√
HDR	×	√	√	√
NBIT18	√	√	√	√
NBIT22	×	√	√	√
色彩管理	√	√	√	√
逐点校正	亮色度一体校正
多层亮色度校正	单层	单层	双层	双层
高级逐点修缝	√	√	√	√
热力补偿	1.0	1.0	1.0	1.0
模组自动校正	√	√	√	√
独立 Gamma 调节	√	√	√	√
LVDS 传输	×	×	×	√
环路备份	√	√	√	√
固件备份	√	√	√	√
双卡备份	√	√	√	√
固件程序回读	√	√	√	√
智能联屏	√	√	√	√
