超 大 规 模 L E D 拼 接 · 轻 松 打 造 无 缝 巨 幕 体 验

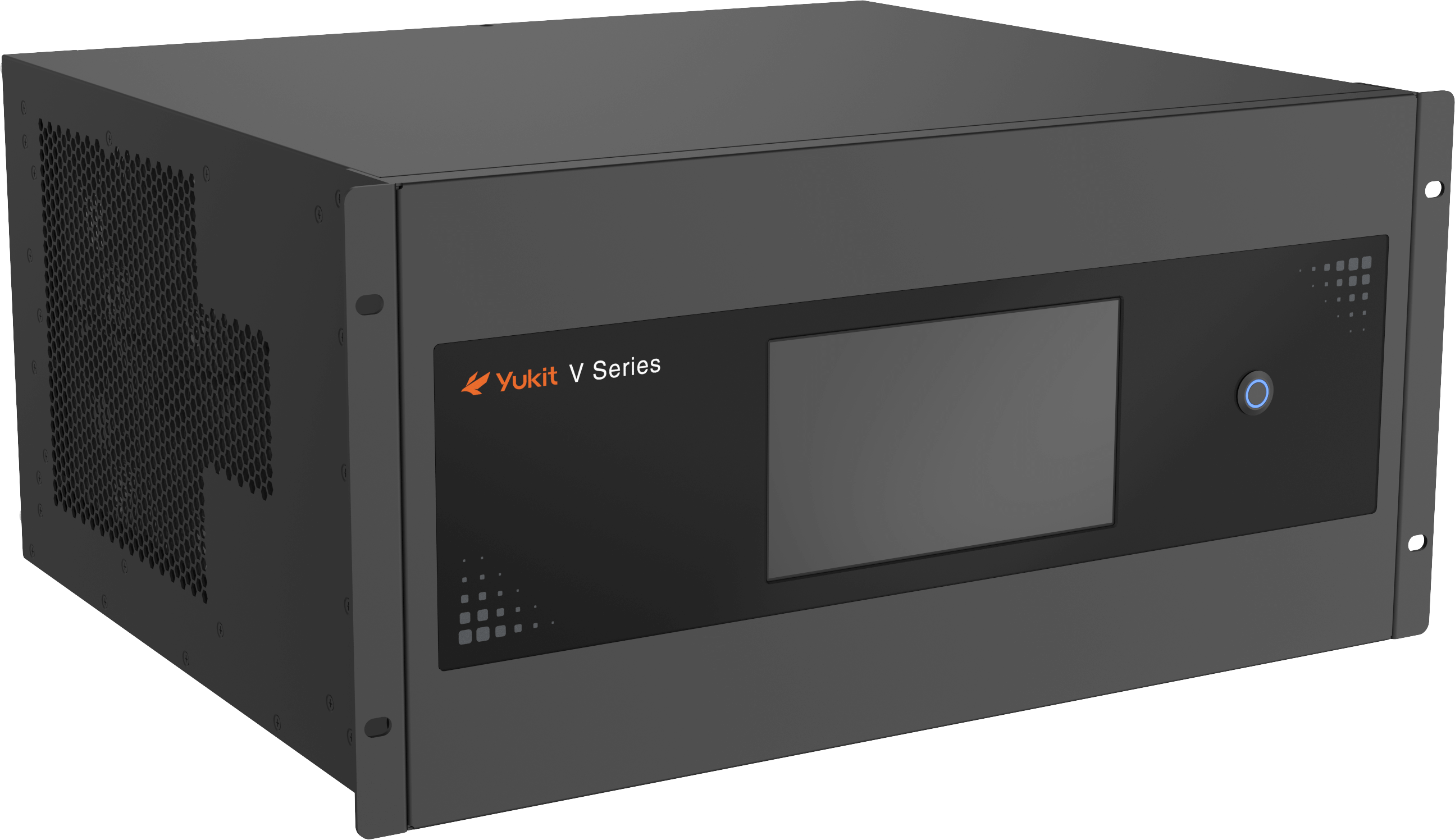

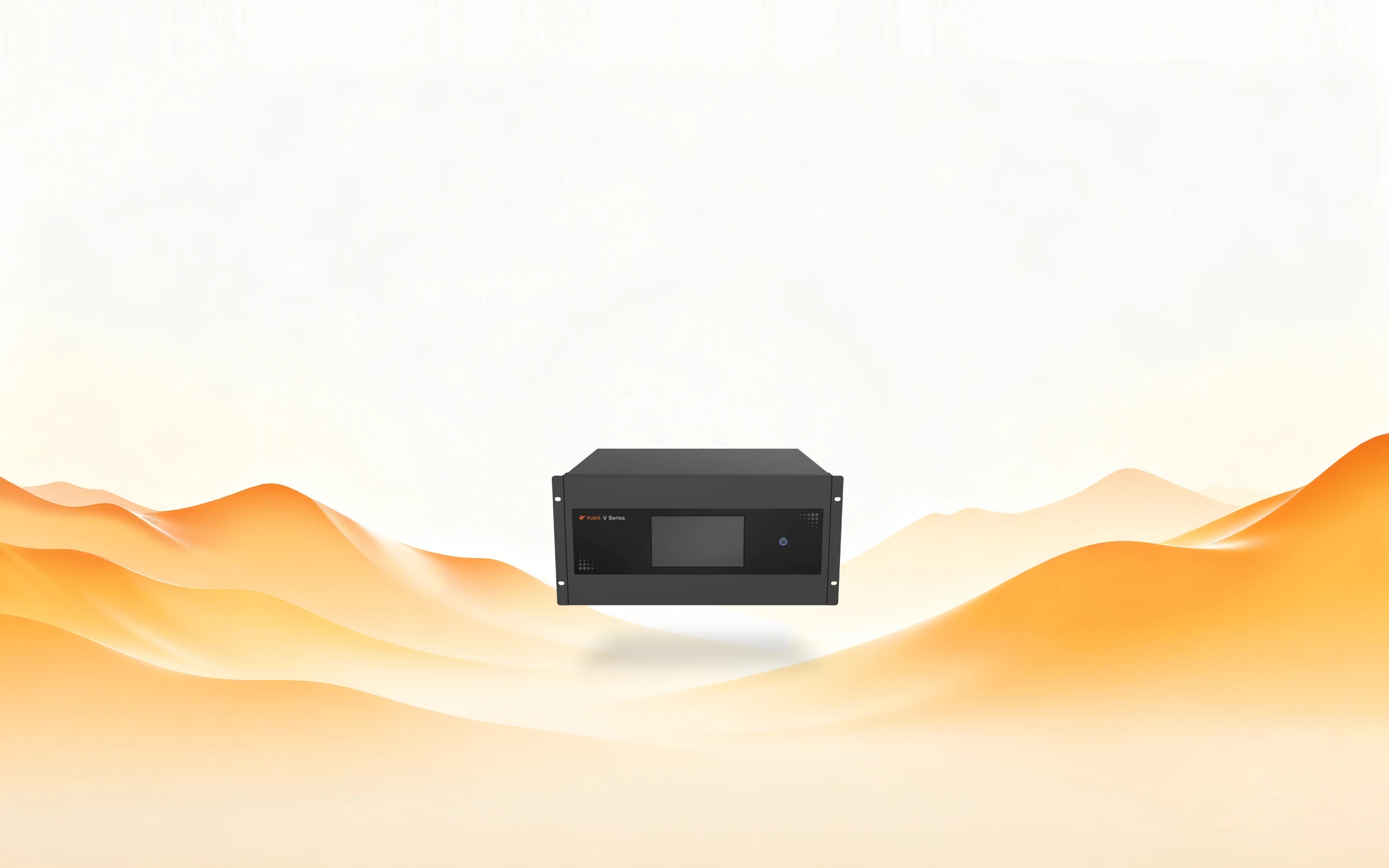

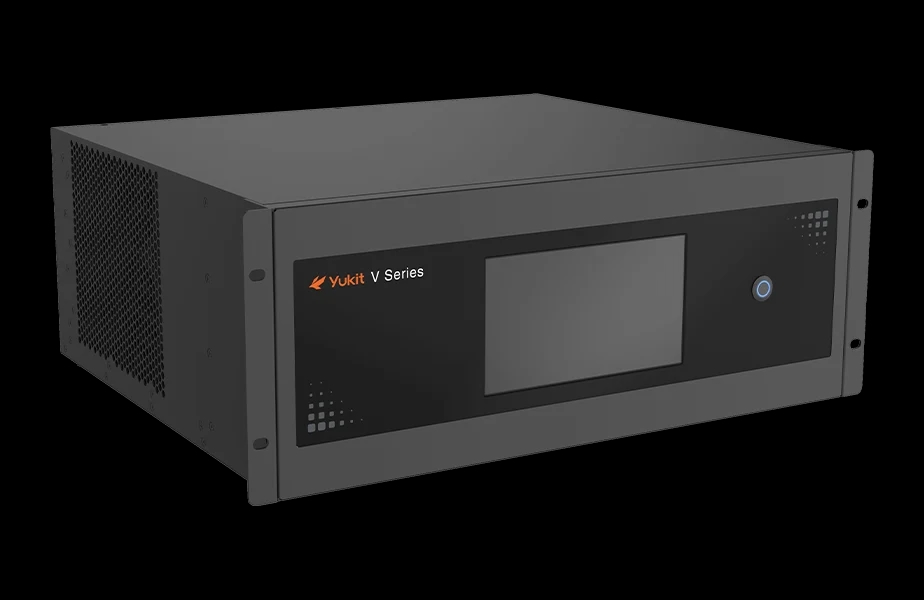

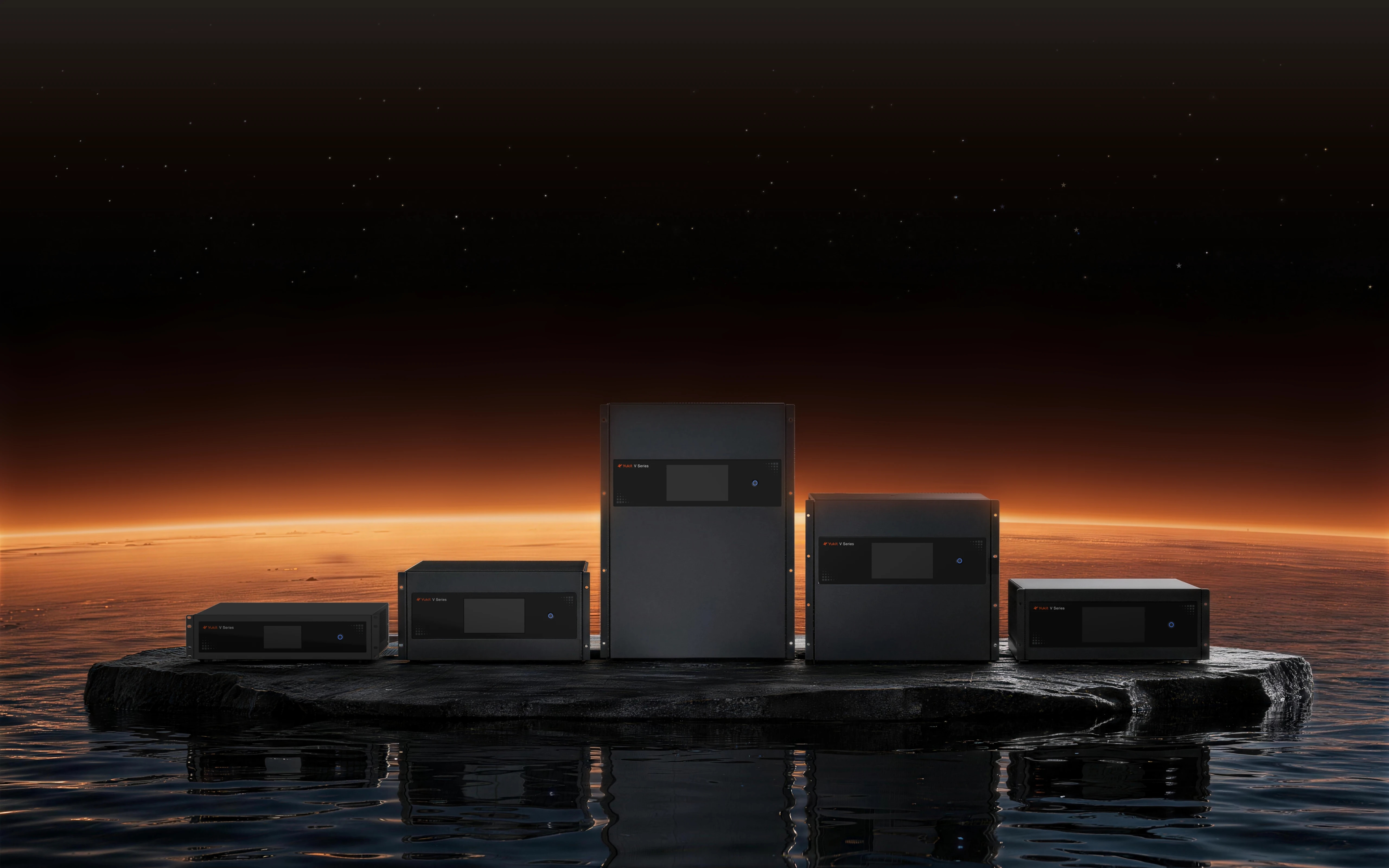

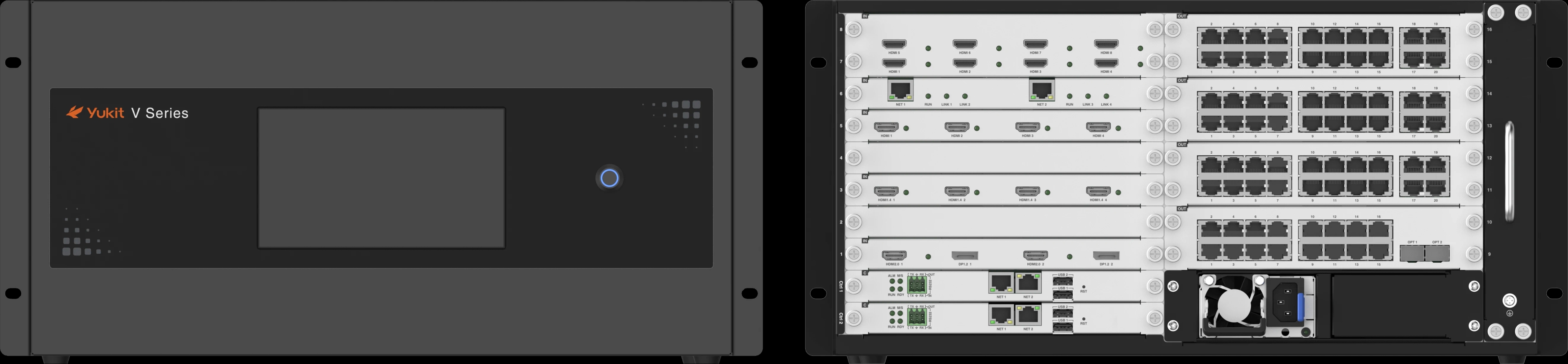

V系列 高性能拼接处理器
V系列产品将专业级图像处理能力与发送卡功能合二为一，以高度集成 的一体化架构，大幅简化LED显控系统部署流程，同时提供强大的图像 处理能力，支持多种类视频信号的灵活接入与自适应缩放，满足从监控 指挥到会议演播等多元场景下的高要求视觉呈现。
智能4K60处理
基于FPGA堆叠架构，结合高传输带宽设计与并行信号传输技术， 智能化处理4K60超高清信号，还原画面色彩、保留图像细节， 高速运动视频信号能够在拼接大屏上高清、同步、流畅显示。

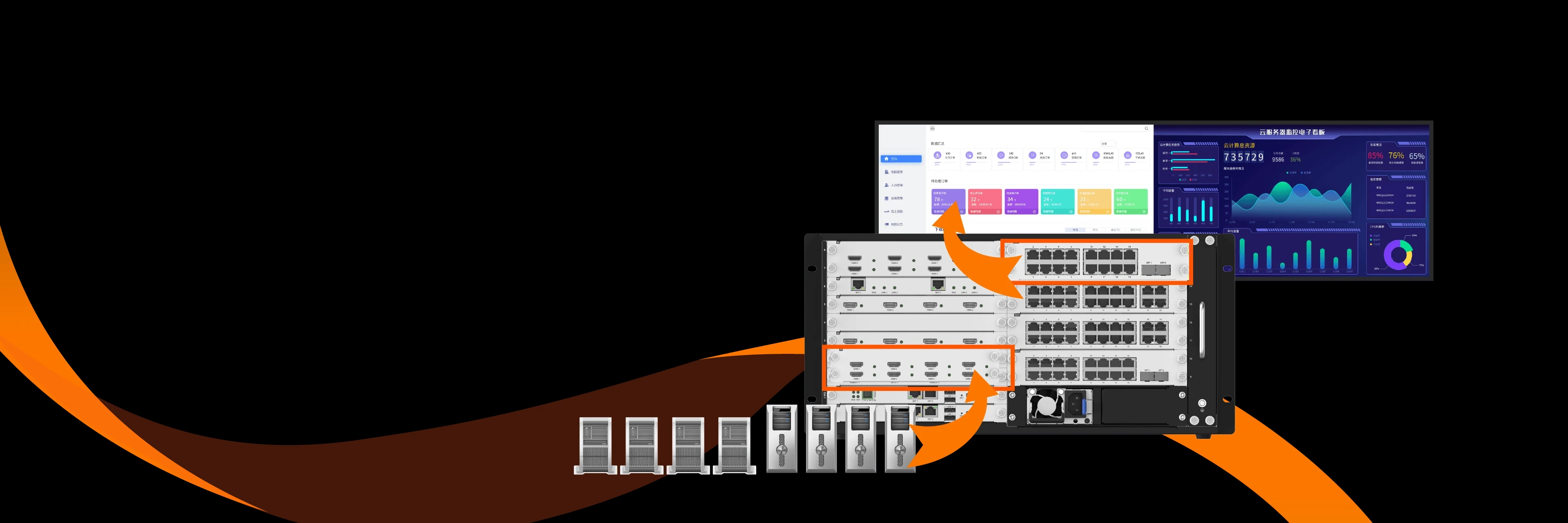

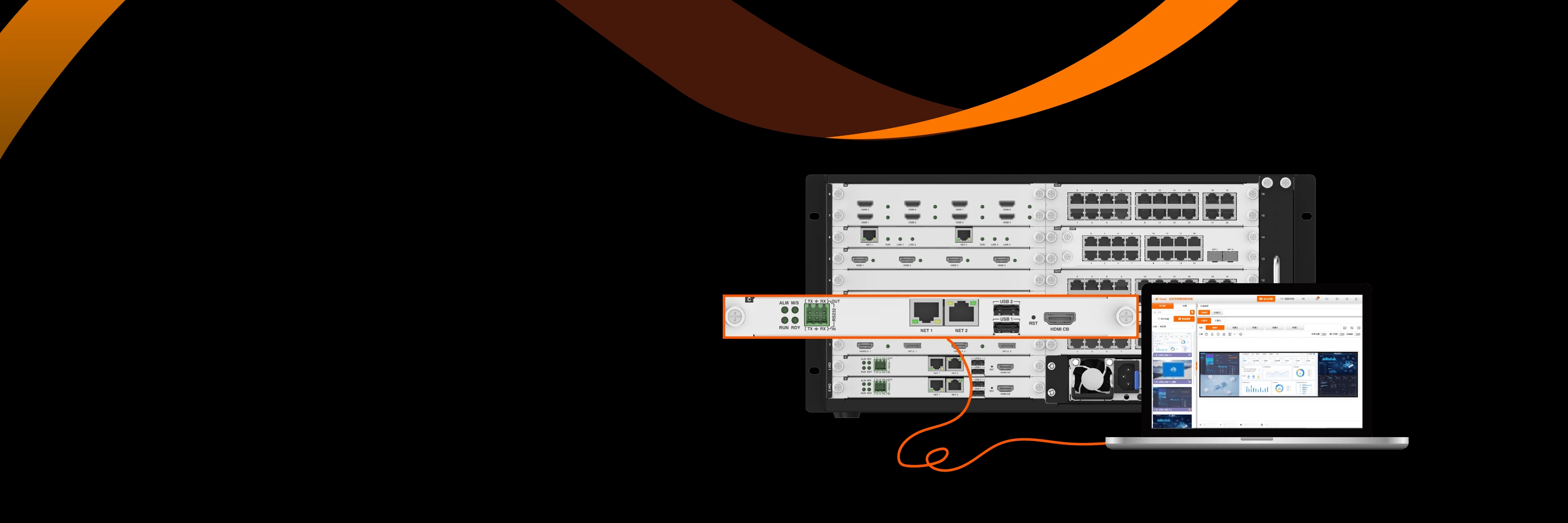

控制卡强化升级，集设备管控、可视化预监、U盘升级等功能于一体，简化系统配置，提升管理效率。
支持1卡8路高聚合形态板卡，提升信号处理能力，增强设备集成度和灵活扩展性，轻松应对各种复杂应用场景。

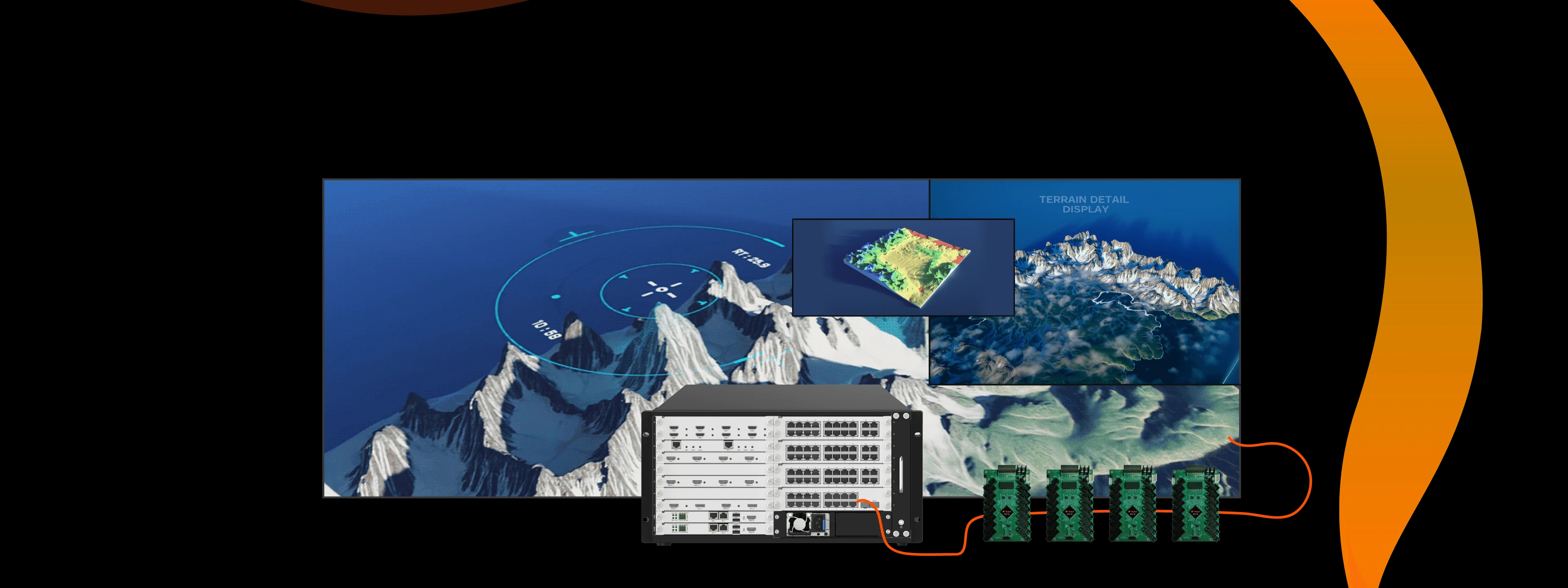

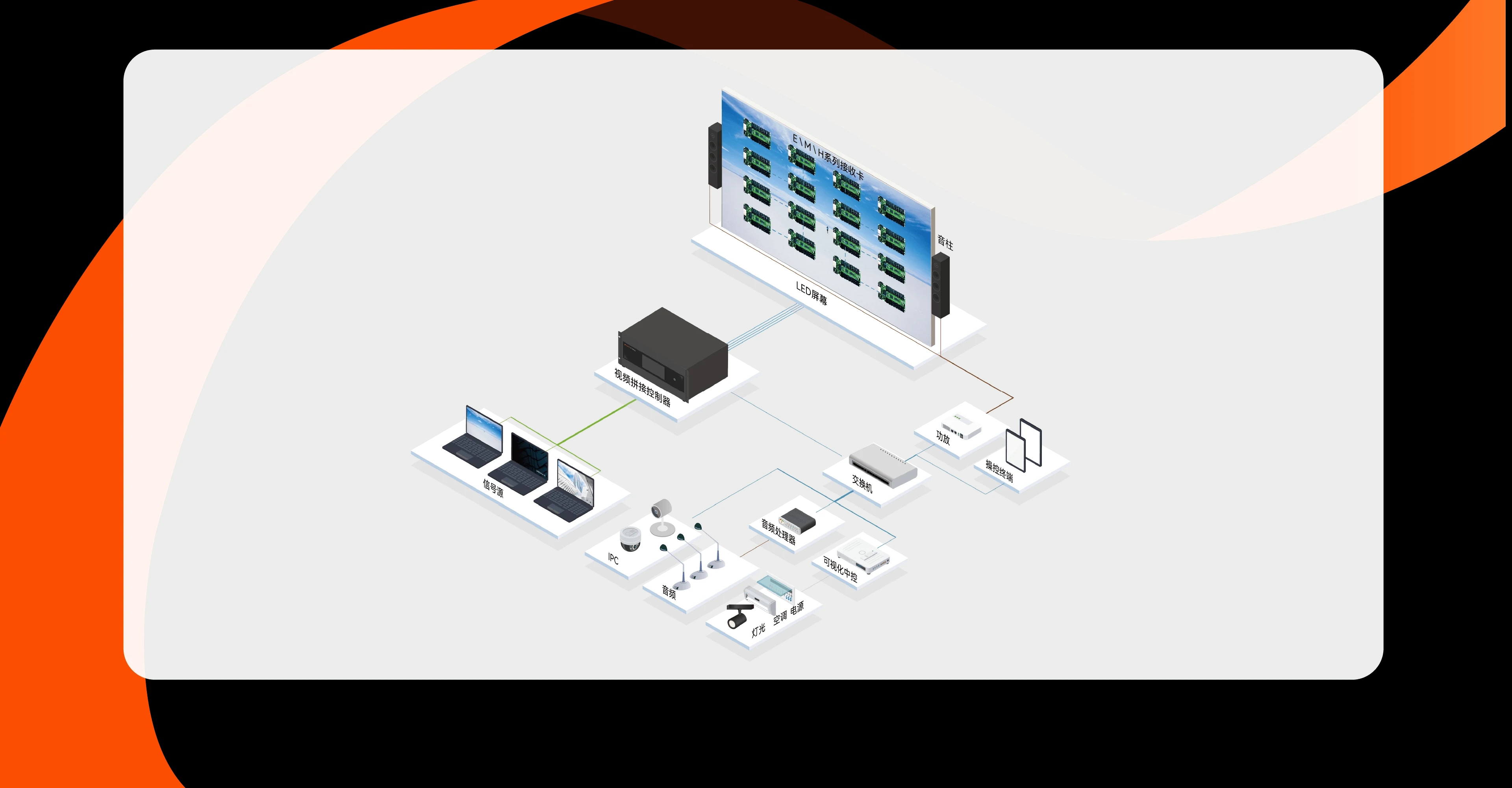

二合一集成,智控LED
设备搭载LED发送卡，配合LED接收卡，可直驱LED模组，实现LED大屏拼接显示，提供更完善的拼接生态。
多端访问，协同管控
支持多种管控方式，包括B/S网页端控制、设备前面板触摸屏控制等，多端同时访问，配置信息实时同步，实现了可视化、可移动、可触控的多人协同管理。

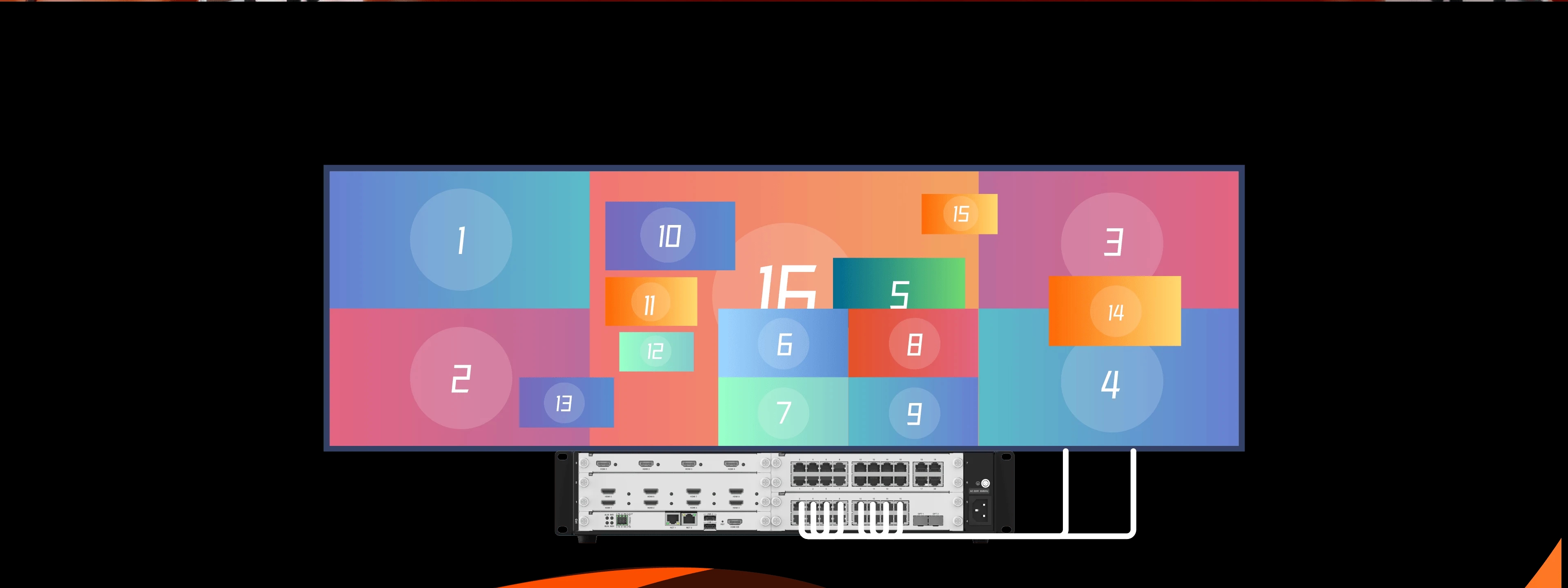

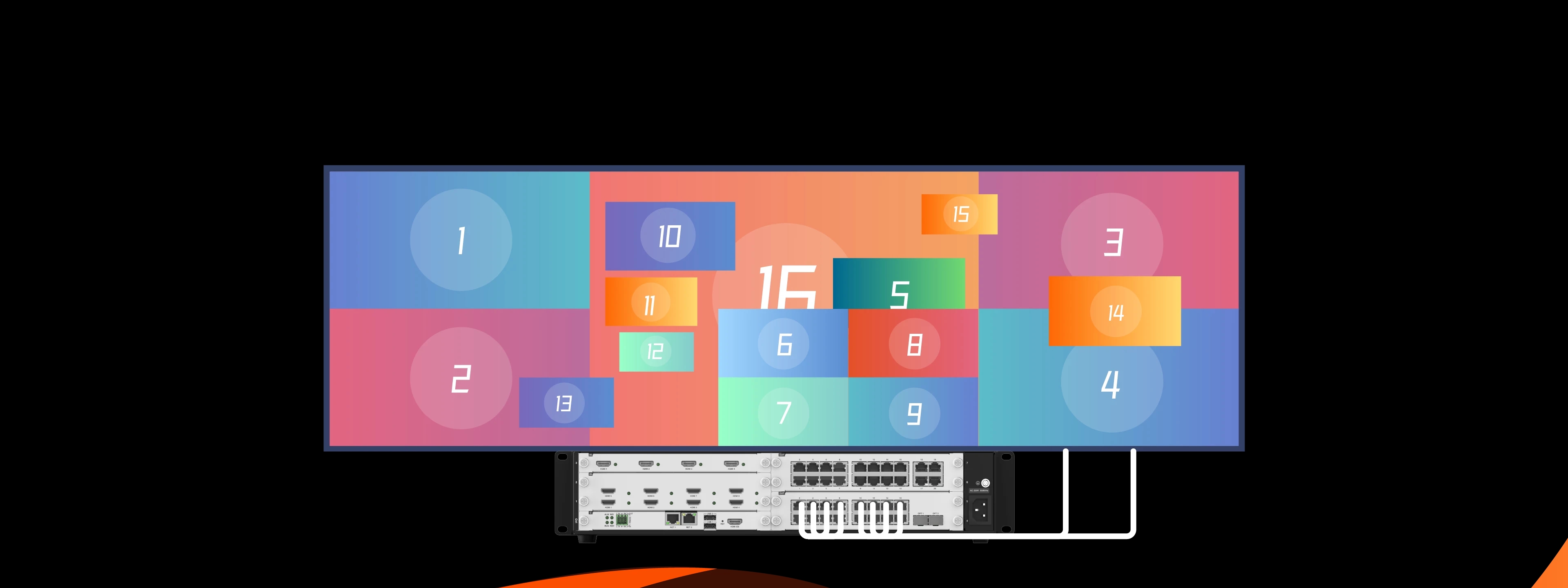

16图层共享，灵活开窗
支持单卡16图层共享，卡内任意位置开窗，实现更加丰富灵活的大屏布局。
规格参数
| 机箱 | 2.5U（V2.5V/V2.5N） | 4U（V4V/V4N） | 5U（V5V/V5N） | 9U（V9V/V9N） | 14U（V14V/V14N） | |
|---|---|---|---|---|---|---|

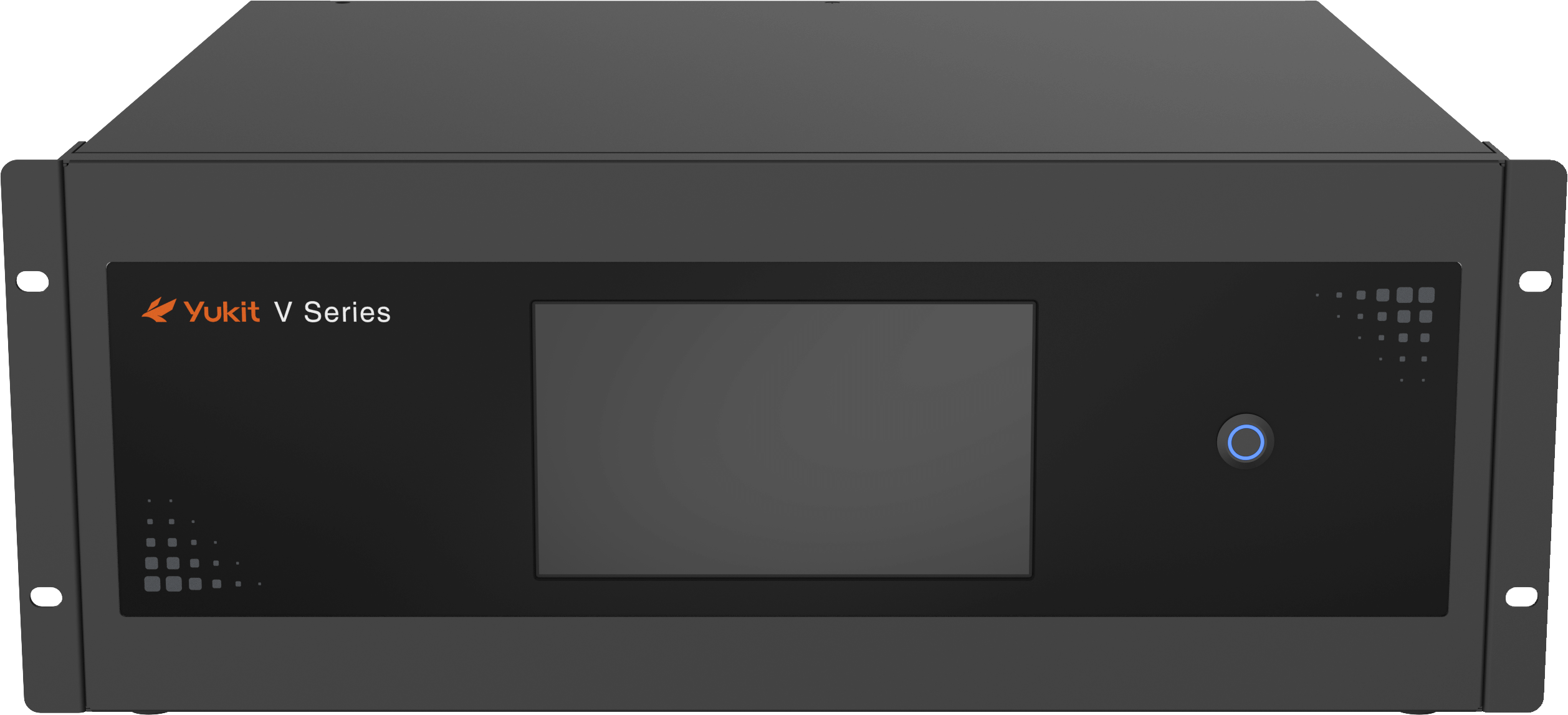

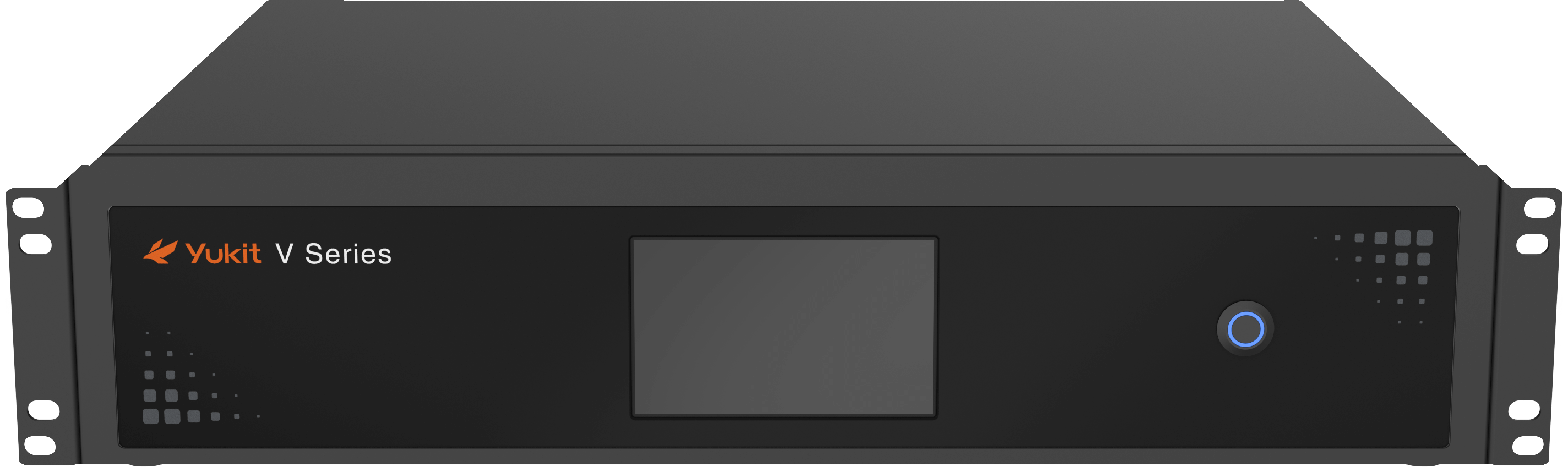

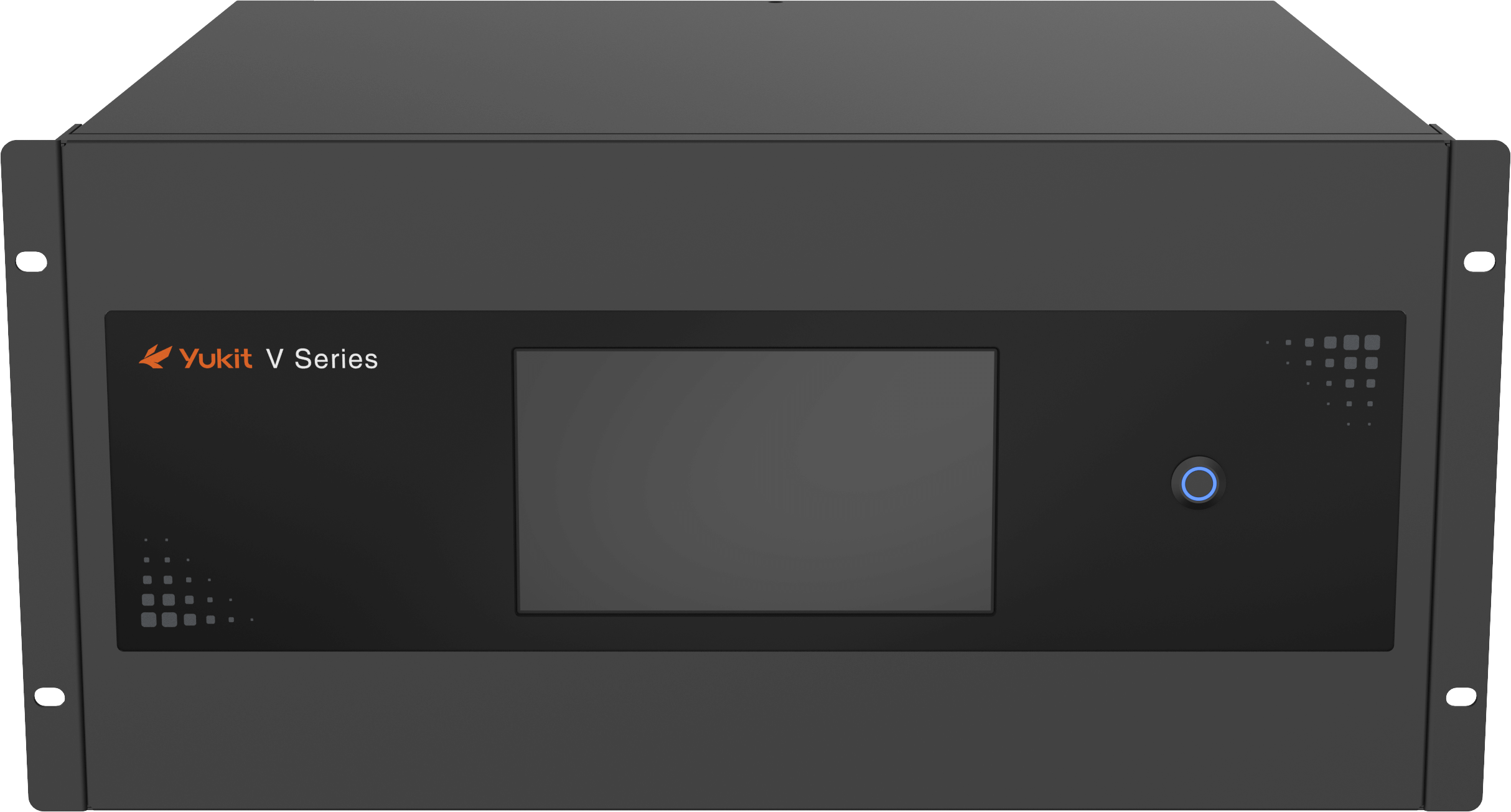

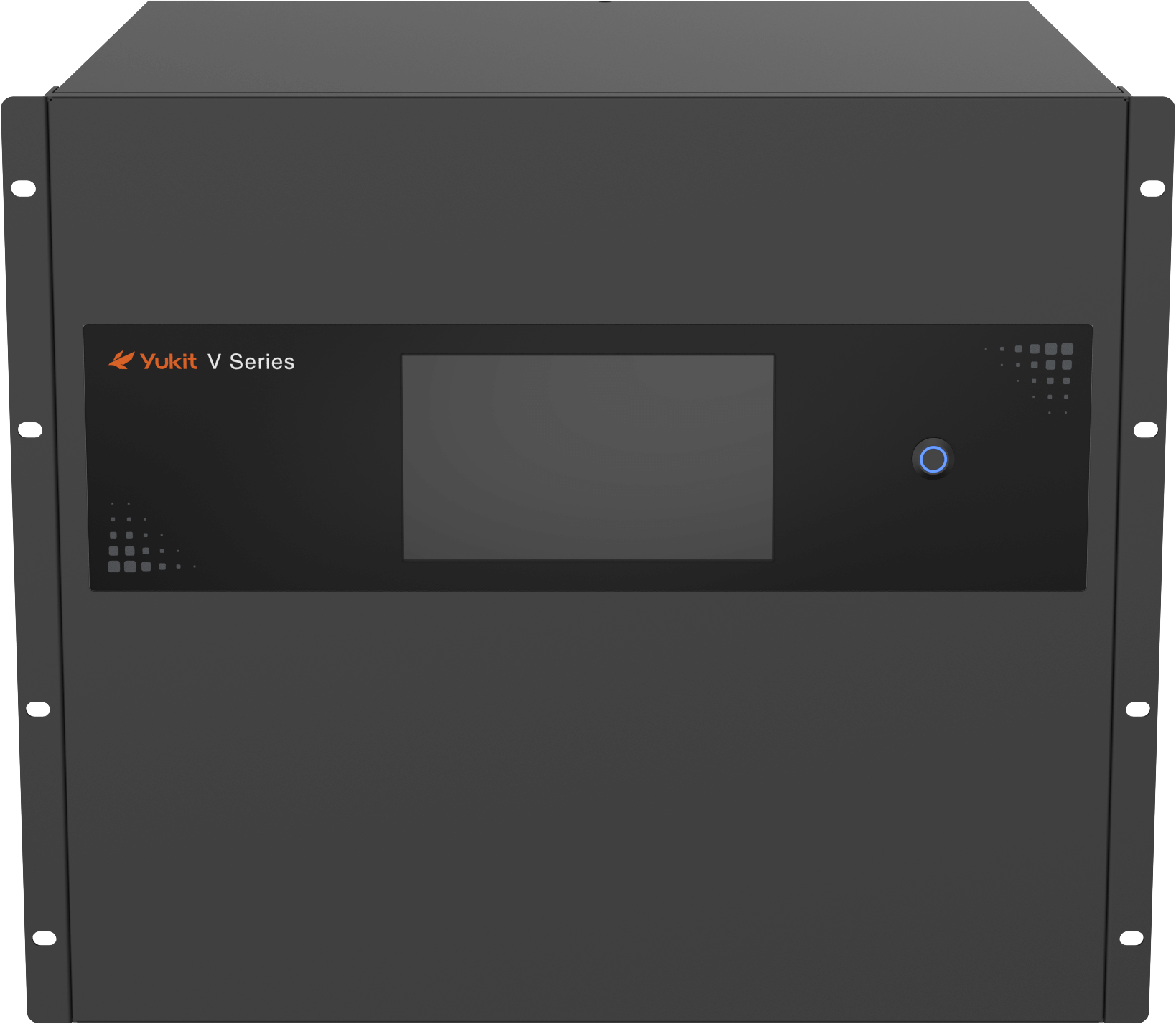

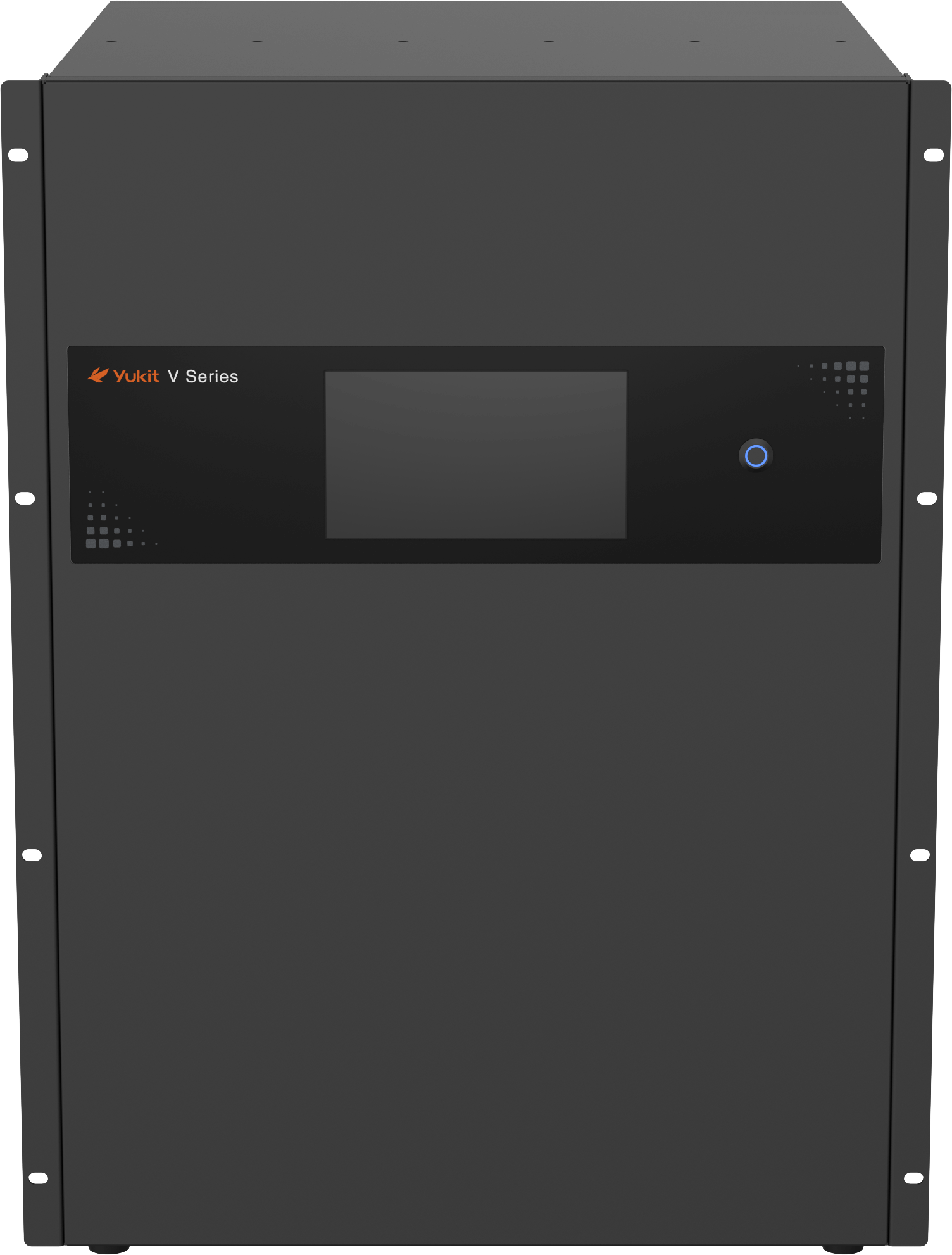

| 前面板 |
|
|
|
|
|
|
|

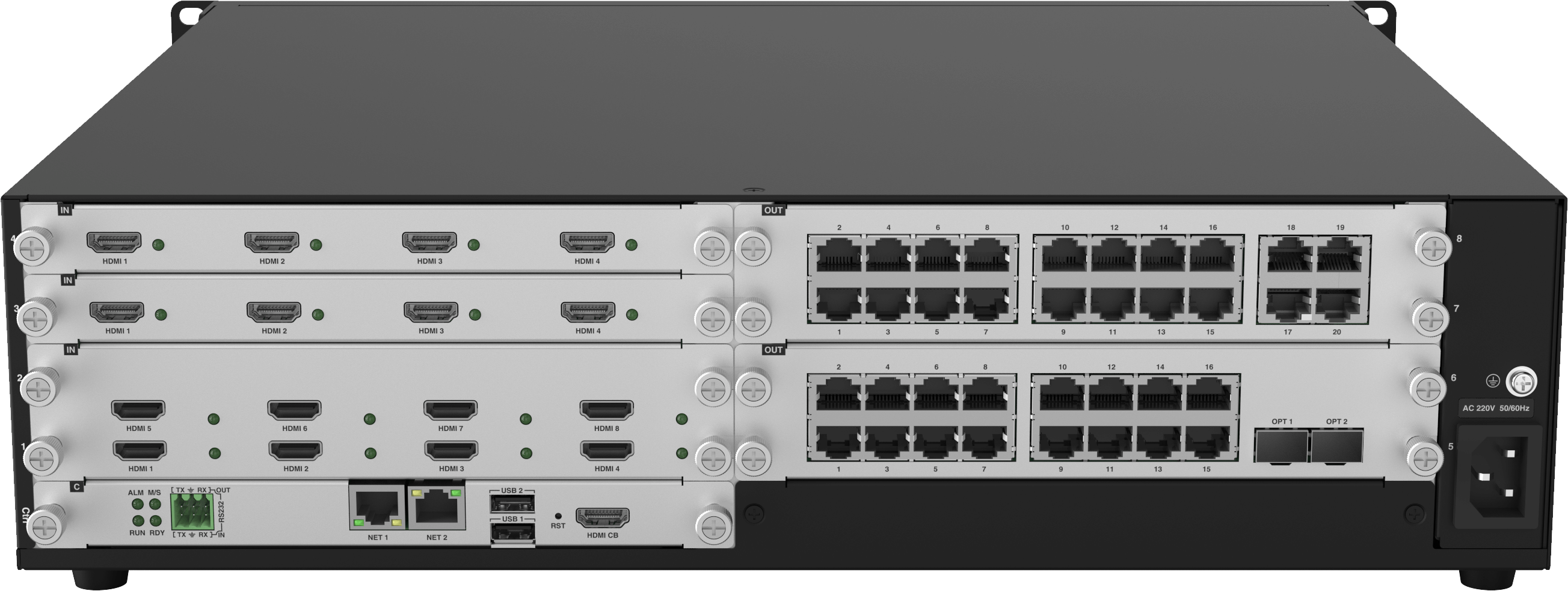

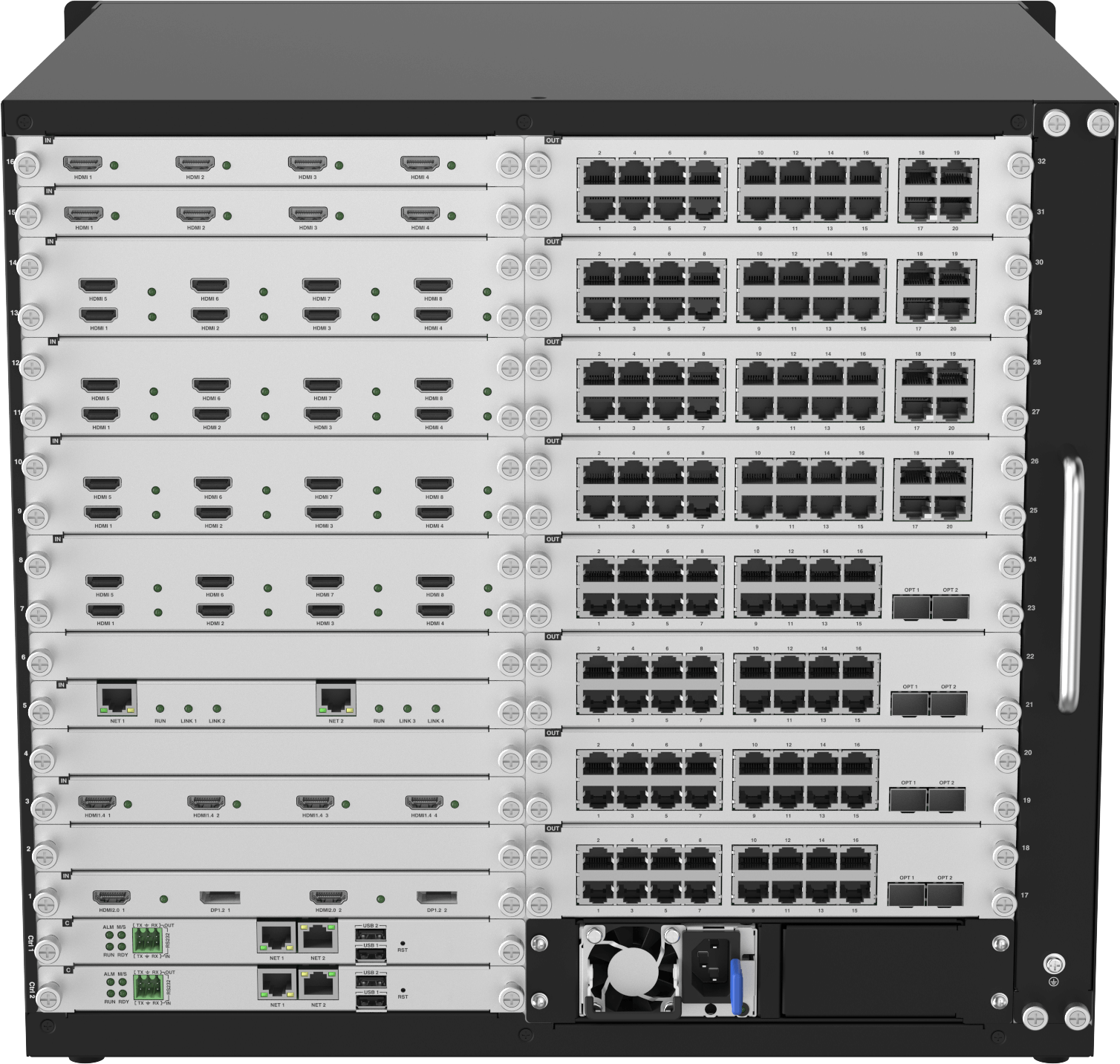

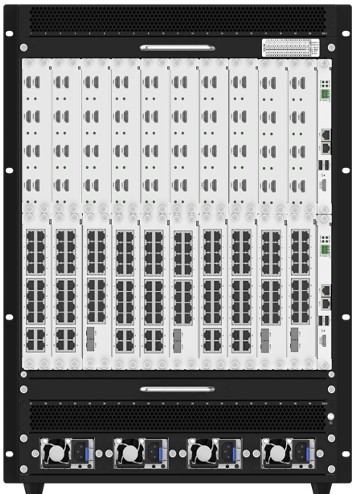

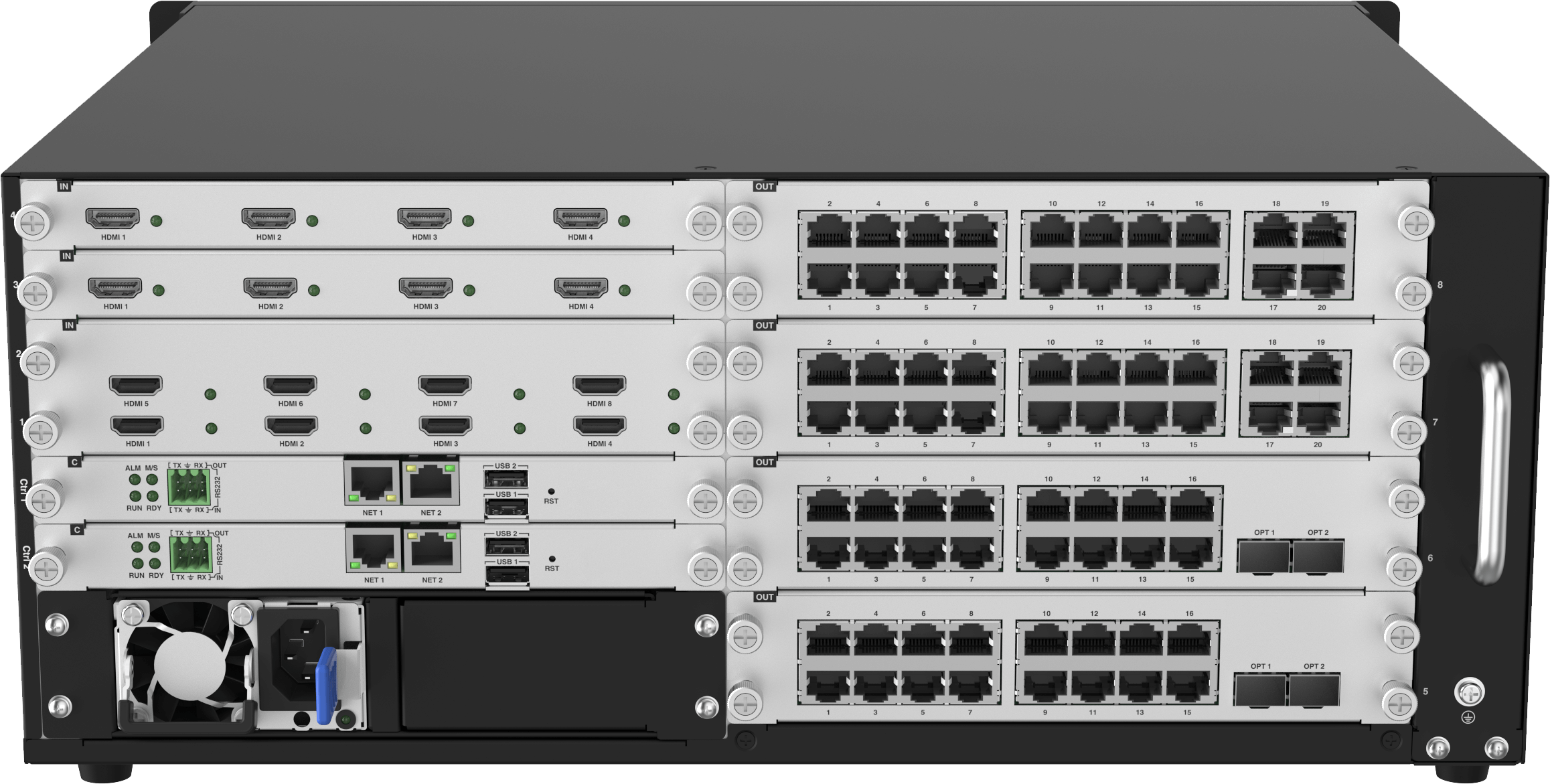

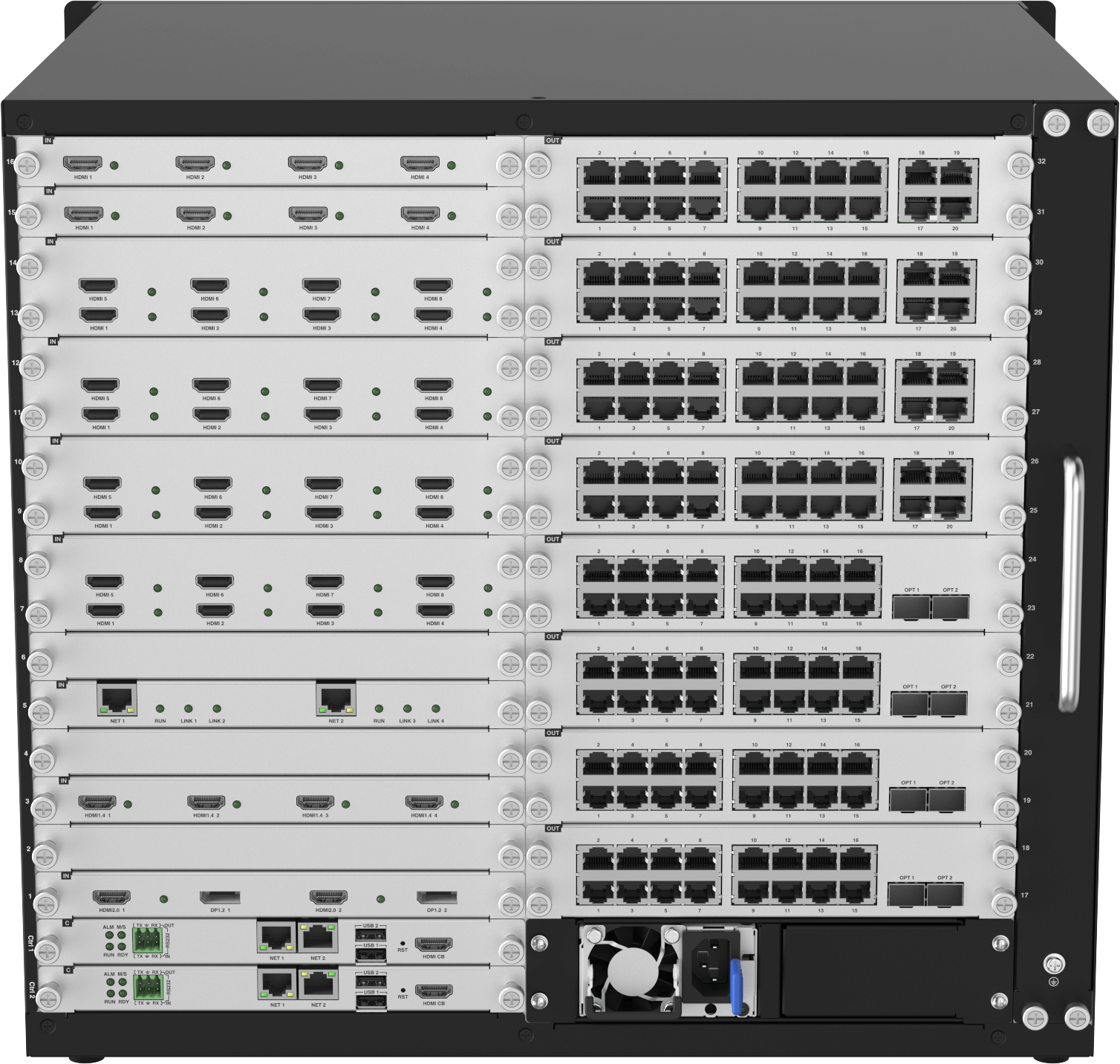

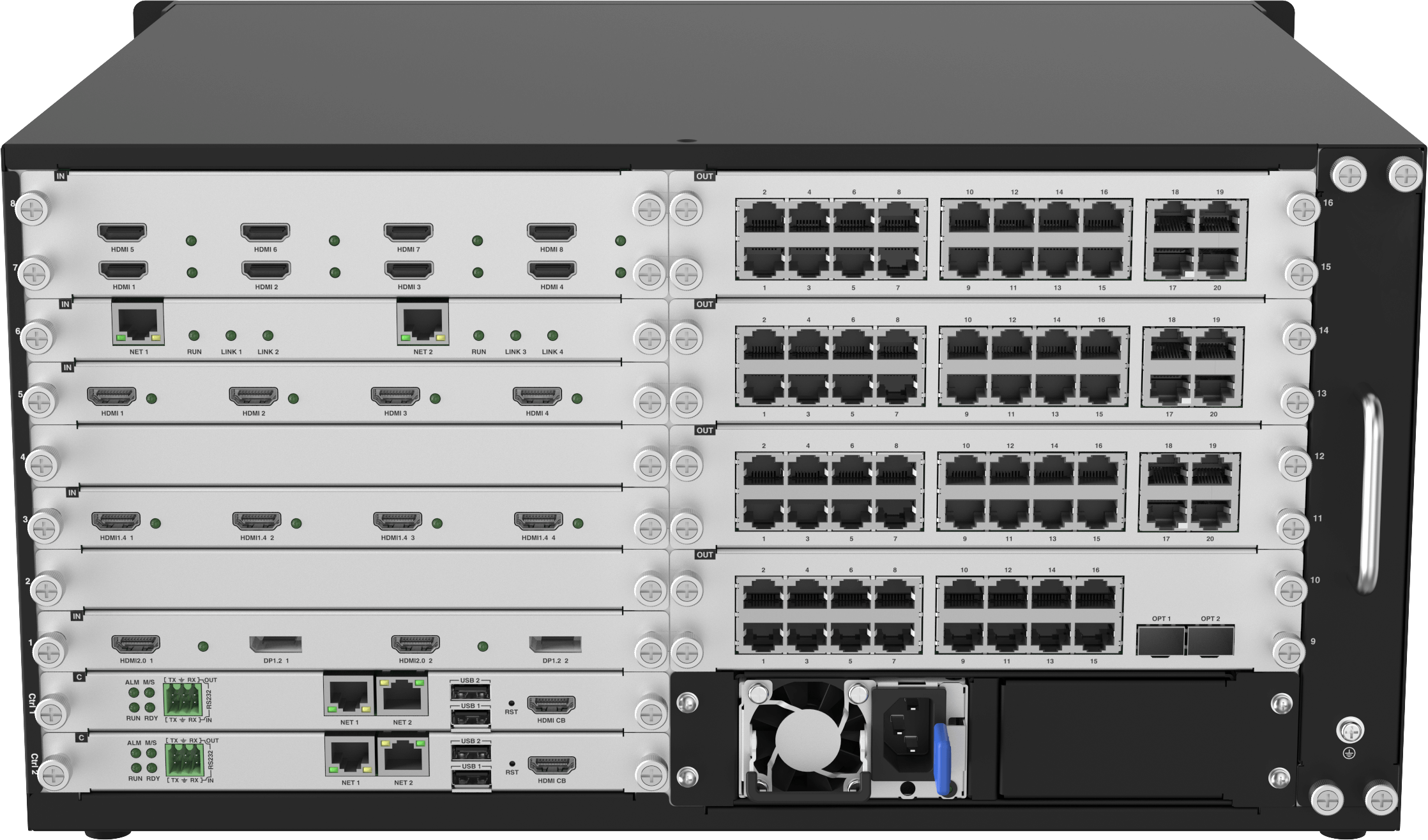

背面板 （V版） |
|
|
|
|
|
|
|

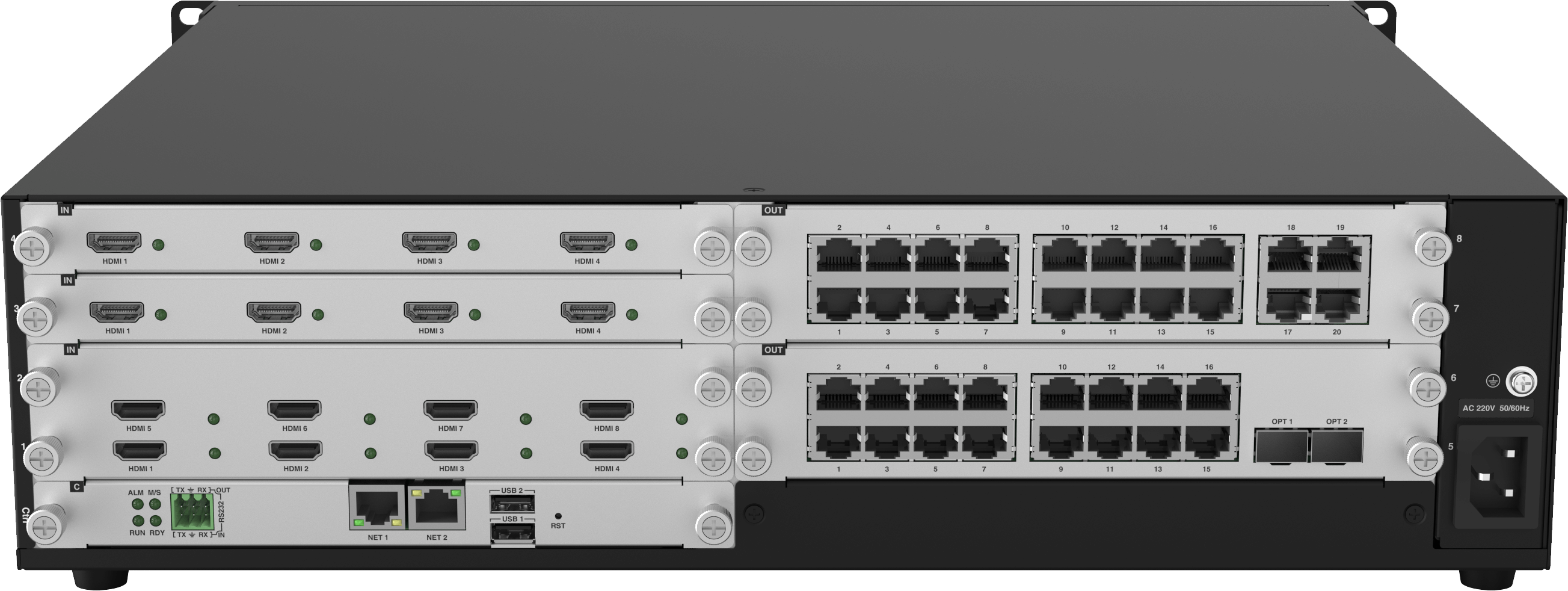

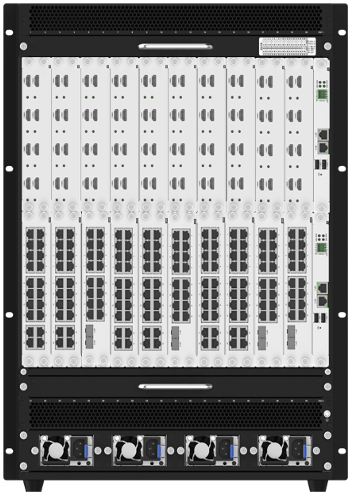

背面版 （N版） |
|
|
|
|
|
|
|
输入槽位 |
4 |
4 |
8 |
16 |
20 |
|
|
输出槽位 |
2 |
4 |
4 |
8 |
10 |
|
|
控制卡槽位 |
1 |
1 |
1 |
1 |
2 |
|
|
电源数量 |
1（内置） |
2 |
2 |
2 |
4 |
|
|
尺寸（宽 x 深 x 高） |
444(w)x400(d)x111(h)(mm) |
444(w)x400(d)x177.8(h)(mm) |
444(w)x400(d)x225(h)(mm) |
444(w)x400(d)x400(h)(mm) |
440(w)x460(d)x622(h)(mm) |
|
|
重量 |
9kg |
11.7kg |
12kg |
17.5kg |
V版：160W |
N版：140W |
|
空载功率 |
35W |
50W |
80W |
120W |
V版：29.7kg |
N版：29.4kg |
|
工作电压 |
AC 100-240V,50-60Hz |
|||||
|
温度 |
0-50℃（工作环境）、-10～60℃（存储环境） |
|||||
|
湿度 |
10%~80%（工作环境）、10%~90%（存储环境） |
|||||
|
板卡 |
接口类型 |
协议 |
分辨率 |
|||
|
输入板卡 |
DVI |
DVI-D |
1920*1200@60 |
|||
|
SDI |
SD/HD/3G SDI |
1920*1080@60 |
||||
|
VGA |
RGBHV |
1920*1200@60 |
||||
|
HDMI |
HDMI1.3 |
1920*1200@60 |
||||
|
HDMI（4K） |
HDMI1.4 |
|||||
|
HDMI（4K60） |
HDMI2.0 |
4096*2160@60 |
||||
|
DP（4K60） |
DP1.2 |
4096*2160@60 |
||||
|
HDbaseT |
HDbaseT |
1920*1200@60 |
||||
|
HDbaseT(4K） |
HDbaseT |
4096*2160@30 |
||||
|
OPTS |
OPTS |
1920*1200@60 |
||||
|
OPT S（4K） |
OPTS |
4096*2160@30 |
||||
|
OPTS（4K60） |
OPTS |
4096*2160@60 |
||||
|
IP（H.265） |
IP Stream |
4000*3000@25/3840*2160@30 |
||||
|
IP（H.265 4K） |
IP Stream |
4000*3000@25/3840*2160@30 |
||||
|
输出板卡 |
N16F2 |
RJ45+Fiber |
最大带载1040万 |
|||
|
N20 |
RJ45 |
最大带载1300万 |
||||
|
功能 |
描述 |
|||||
|
主要特性 |
1、第三代FPGA堆叠处理交换的硬件架构 |
|||||
|
2、全4K60无压缩处理 |
||||||
|
3、多功能控制卡 |
||||||
|
4、16图层共享 |
||||||
|
5、1卡8路输入 |
||||||
|
6、前面板触控外观 |
||||||
|
7、LED 二合一拼接器 |
||||||
|
8、智能路由 |
||||||
|
9、预案管理 |
||||||
|
10、设备联控 |
||||||
|
输入输出 |
输入信号源重命名 |
|||||
|
输入卡信号监测显示 |
||||||
|
支持输入信号源可视化裁剪 |
||||||
|
台标显示 |
||||||
|
输出通道号 |
||||||
|
支持自定义输出分辨率 |
||||||
|
场景管理 |
预布局 |
|||||
|
场景保存与调用 |
||||||
|
场景轮巡功能 |
||||||
|
场景预编辑和场景预切换模式 |
||||||
|
高级功能 |
多组屏滚动字幕 |
|||||
|
预监可视化 |
||||||
|
多组屏底图 |
||||||
|
多组屏 |
||||||
|
设备运维可靠性 |
板卡热插拔 |
|||||
|
冗余电源 |
||||||
|
硬件状态监测（设备图形化展示） |
||||||
|
板卡生产信息查询 |
||||||
|
日志管理 |
||||||
|
异常告警提示 |
||||||
|
设备配置备份、恢复、同步 |
||||||
|
在线更新升级 |
||||||
|
控制管理 |
BS管控 |
|||||
|
第三方设备通过通讯协议控制 |
||||||
|
拼接屏分区域分权限管理 |
||||||
|
多用户同步操作 |
||||||
