LC11、13、26系列二合一控制器
LED 二合一控制器支持1路HDMI2.0、4路 DVI、1路3G-SD1、1路12G-SDI/DP 1.2(选配，2选1)信号输入，最大支持4Kx2K@60Hz超高清信号采集，最大1560W带载能力，与 LED接收卡配合使用，实现 LED大屏的超清流畅显示。
超大带载
带载范围涵盖325W-1560W，极限宽度16384，极限高度8192。
4K60超高清
标配HDMI2.0视频输入及无损环出口，支持选配视频子卡，接入4K60DP信号或者12G-SDI信号，随需安装、灵活配置。
大屏灵活布局
单屏6图层、大屏任意布局、OSD台标、场景调用。

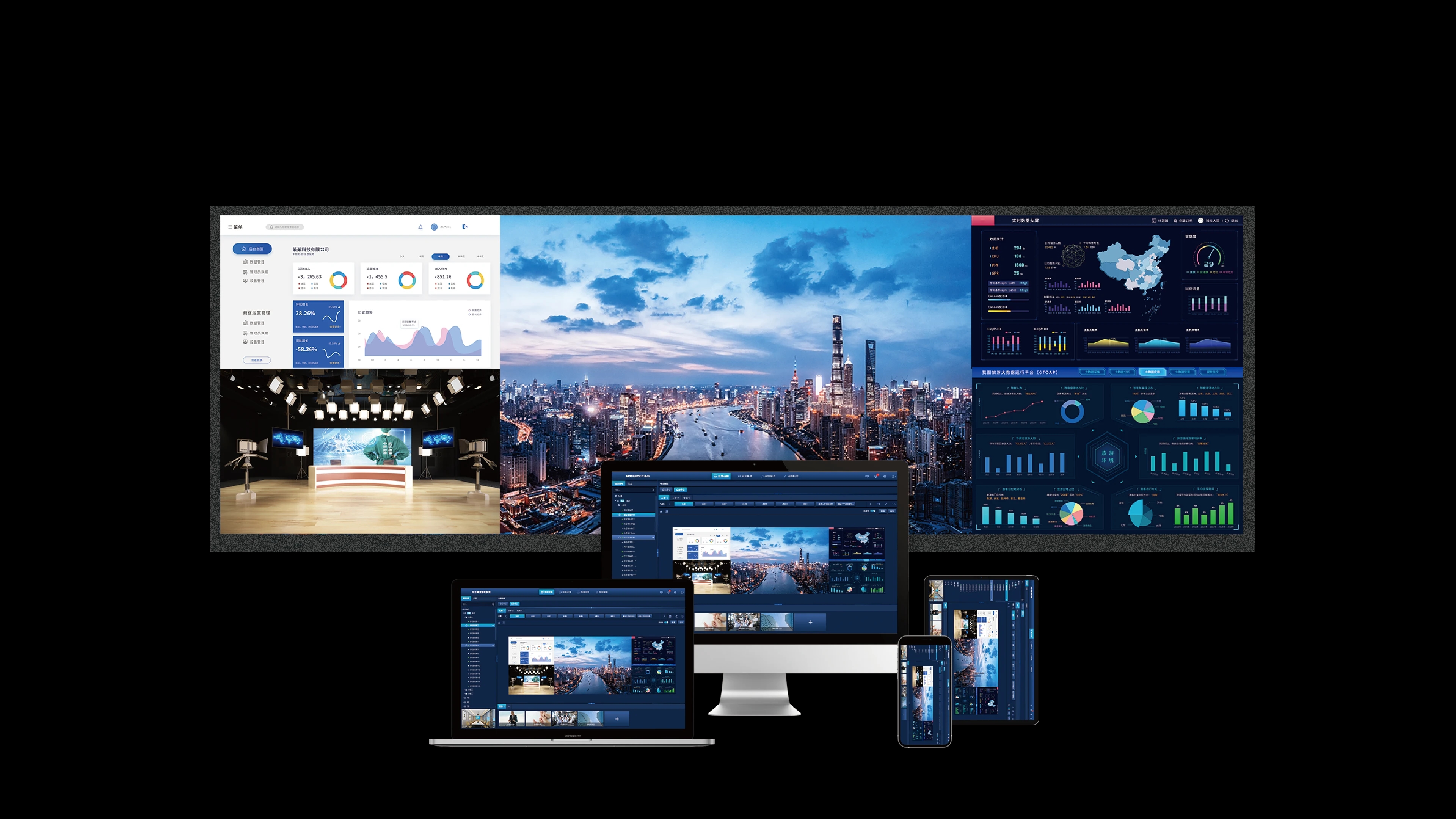

可视化预监
支持选配预监子卡，在操作软件上实时监测输入信号状态，可视化大屏布局，准确切换及调用，及时发现并响应突发状况。

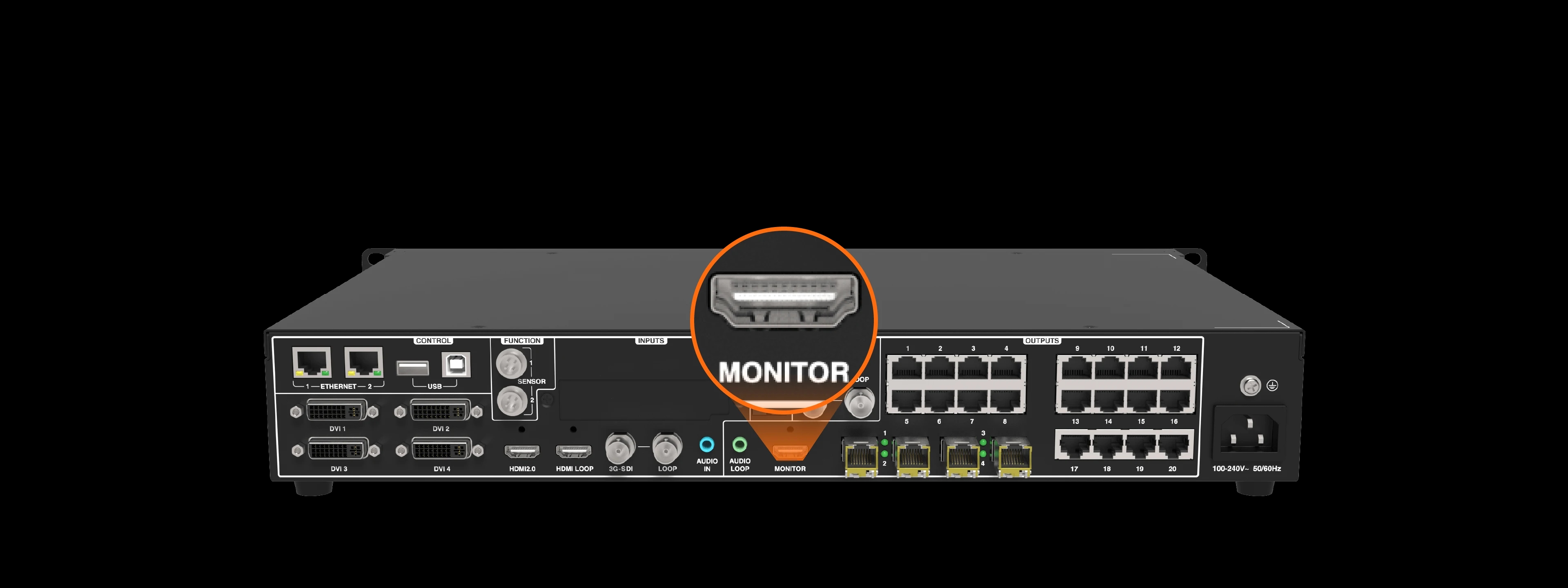

大屏预览
HDMI监控接口，实时预览大屏内容。
光纤远传
单台设备支持4路万兆光口输出，2主2备，完美应对远传场景使用需求。
无极缩放
Yukit针对LED显示特点研发的无级缩放算法，保证信号缩放后的内容清晰可见，准确捕捉画面细节。

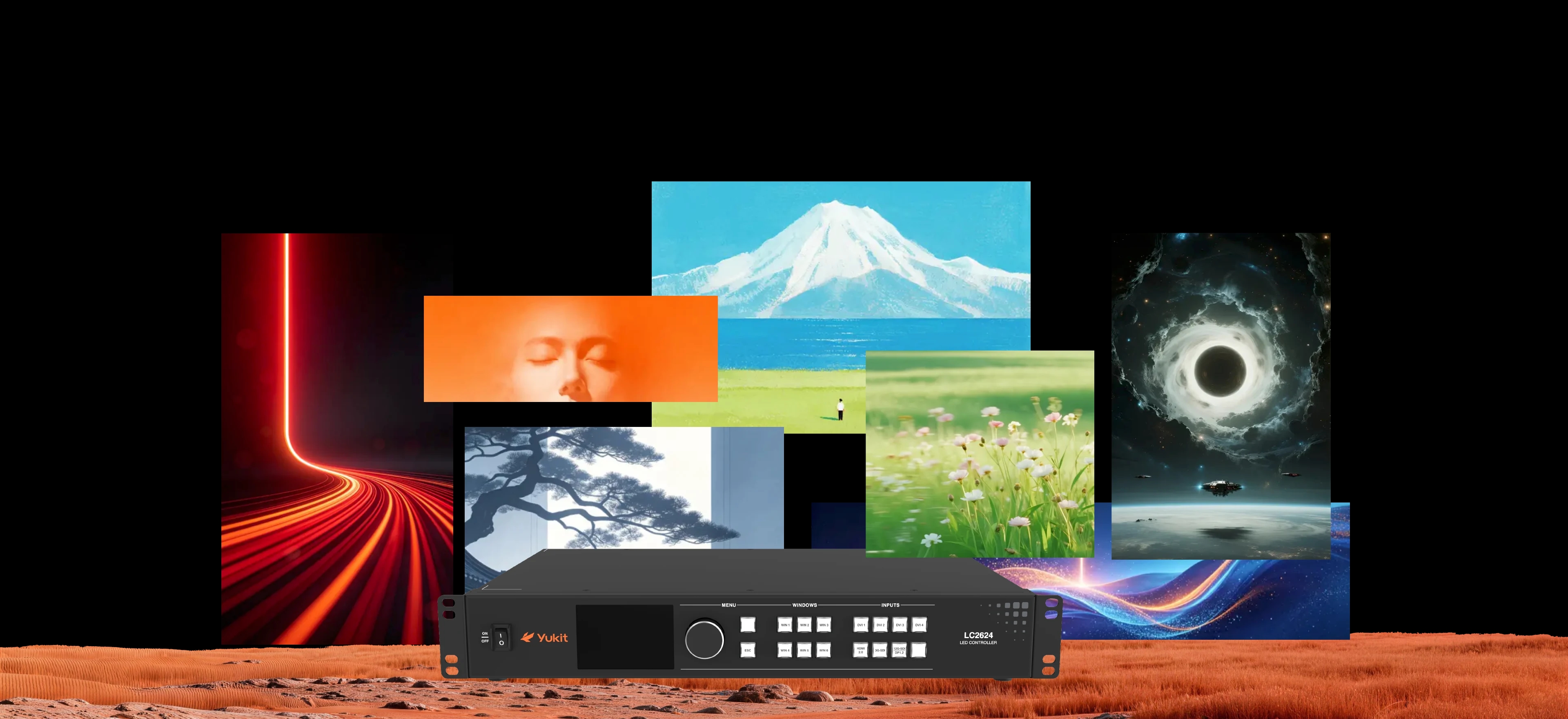

多组屏统一控制
使用单台处理器即可对多组不同规模、不同形态的屏幕进行统一控制，简化系统建设，降低使用成本。
规格参数
|
功能 |
LC1102 |
LC1105 |
LC1105P |
LC1306 |
LC1308 |
LC1310 |
LC1312 |
LC2620 |
LC2620P |
LC2624 |
|---|---|---|---|---|---|---|---|---|---|---|
| 机箱规模 |
1U |
1U |
1U |
1U |
1U |
1U |
1U |
2U | 2U | 2U |
| 图层数量 |
1 |
1 |
1 |
3 |
3 |
3 |
3 |
6 | 6 | 6 |
| 网口数量 |
2 |
5 |
5 |
6 |
8 |
10 |
12 |
20 | 20 | 24 |
| 光纤接口数量 |
/ |
/ | / |
2 |
2 |
2 |
/ |
4 | 4 | / |
| 带载点数 |
130万 |
230万 |
325万 |
390万 |
520万 |
650万 |
780万 |
1040万 | 1300万 | 1560万 |
| 最大宽度 |
3840 |
3840 |
4096 |
10240 |
10240 |
10240 |
10240 |
16384 | 16384 | 16384 |
| 最大高度 |
2160 |
2160 |
4096 |
8192 |
8192 |
8192 |
8192 |
8192 | 8192 | 8192 |
| 输入接口 |
DVl*1、HDMI*1，VGA*1，CVBS*1，USB*1，AUDIO*1 |
标配: HDMI2.0*1、HDMI1.3* 1(+Loop)、HDMI1.3*1、USB*1、DVl*1 |
标配: HDMI2.0*1(+Loop)、DV1*4、3G-SDI*1(+Loop) 选配: PV预监*1、[12G-SDI(+Loop)或DP1.2]*1 |
|||||||
| 4K@60输入 |
× |
× |
× |
√ |
√ |
√ |
√ |
√ | √ | √ |
| 无级缩放 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ | √ | √ |
| 多场景调用 |
× |
× |
× |
√ |
√ |
√ |
√ |
√ | √ | √ |
| OSD台标 |
× |
× |
× |
√ |
√ |
√ |
√ |
√ | √ | √ |
| 多组屏控制 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ | √ | √ |
| U盘播放 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
× | × | × |
| 可视化预览(选配) |
× |
× |
× |
√ |
√ |
√ |
√ |
√ | √ | √ |
| 大屏回显 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ | √ | √ |
| 多控制方式 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ | √ | √ |
