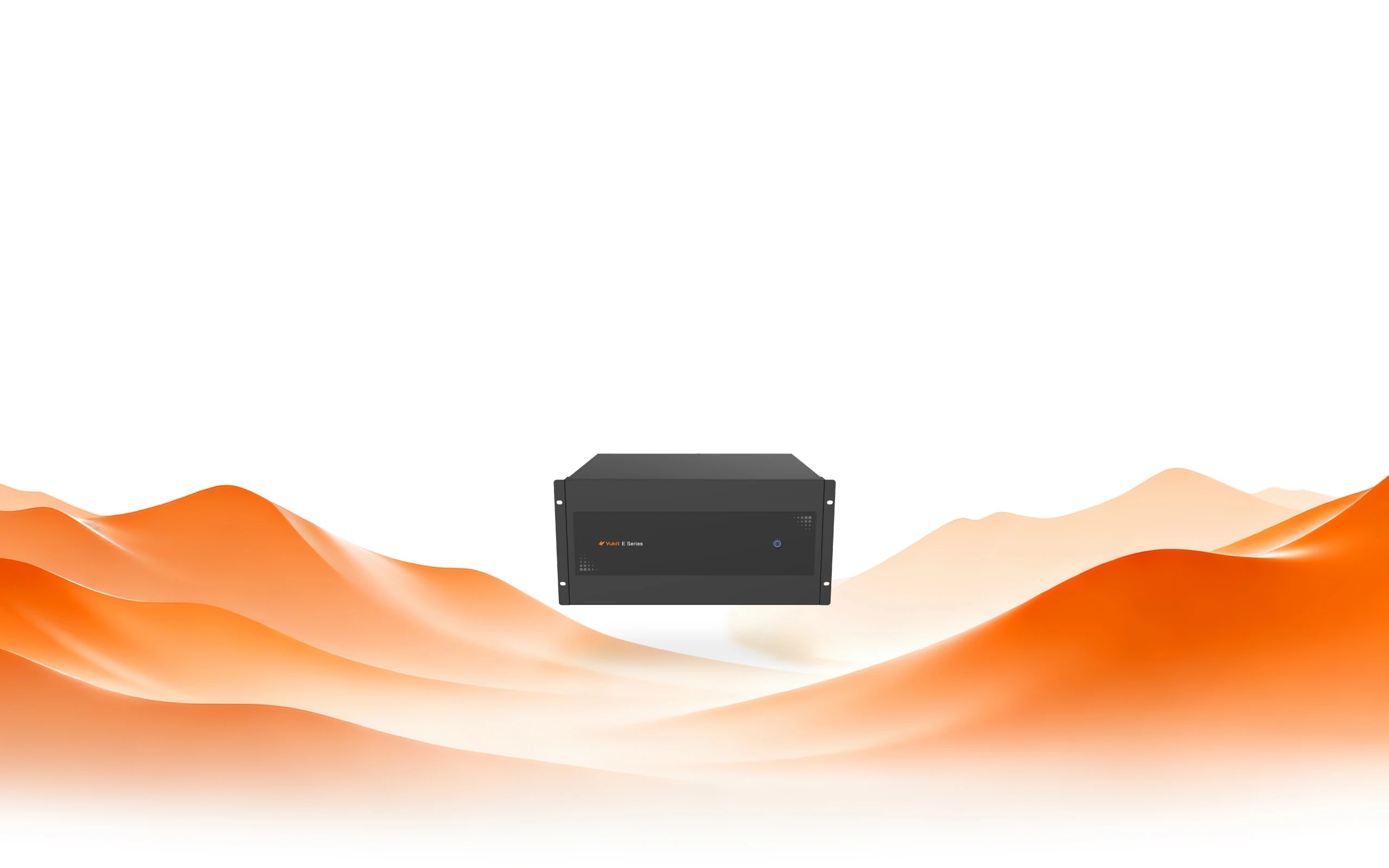

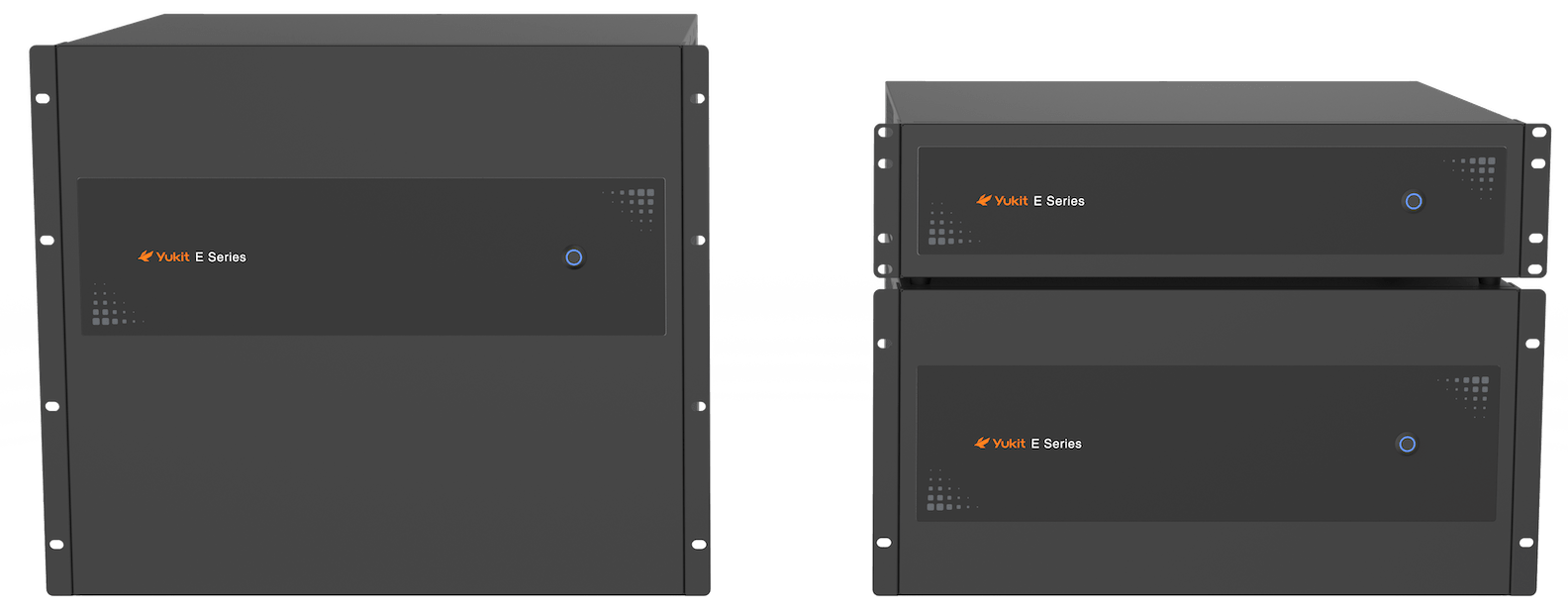

E系列 高性能拼接处理器
羽控品牌旗下主打的“高性价比”拼接处理设备，此系列产品集高清画质、 灵活拼接、简易操作与稳定运行于一体，四大核心优势协同作用，可从容 应对高品质与高效率的双重挑战，是各类拼接显示应用的理想选择。
智能4K60处理

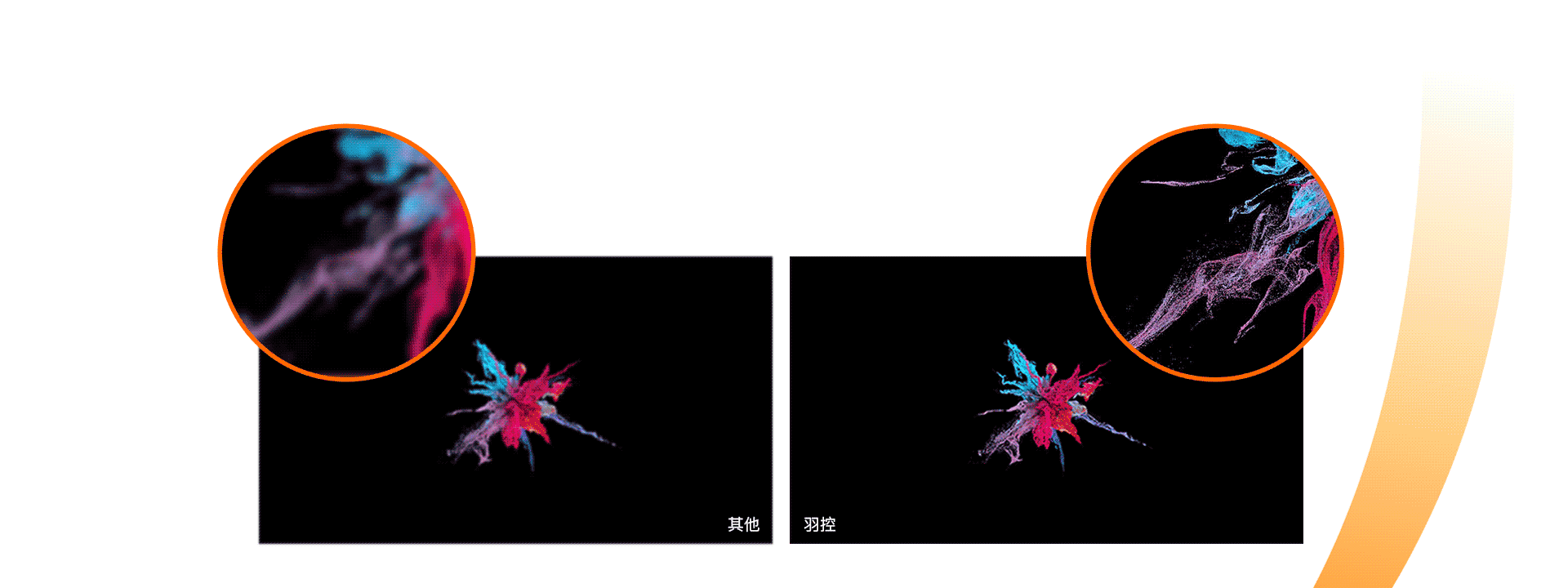

基于FPGA堆叠架构，结合高传输带宽设计与并行信号传输技术， 智能化处理4K60超高清信号，还原画面色彩、保留图像细节， 高速运动视频信号能够在拼接大屏上高清、同步、流畅显示。

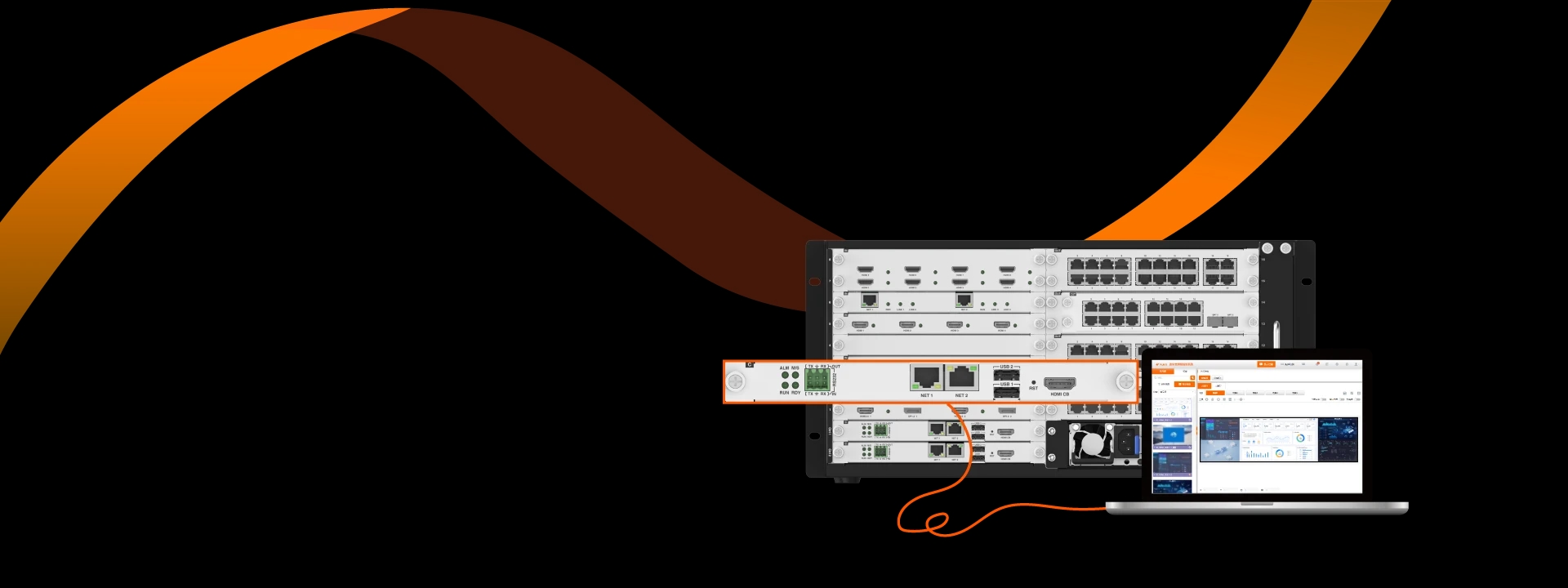

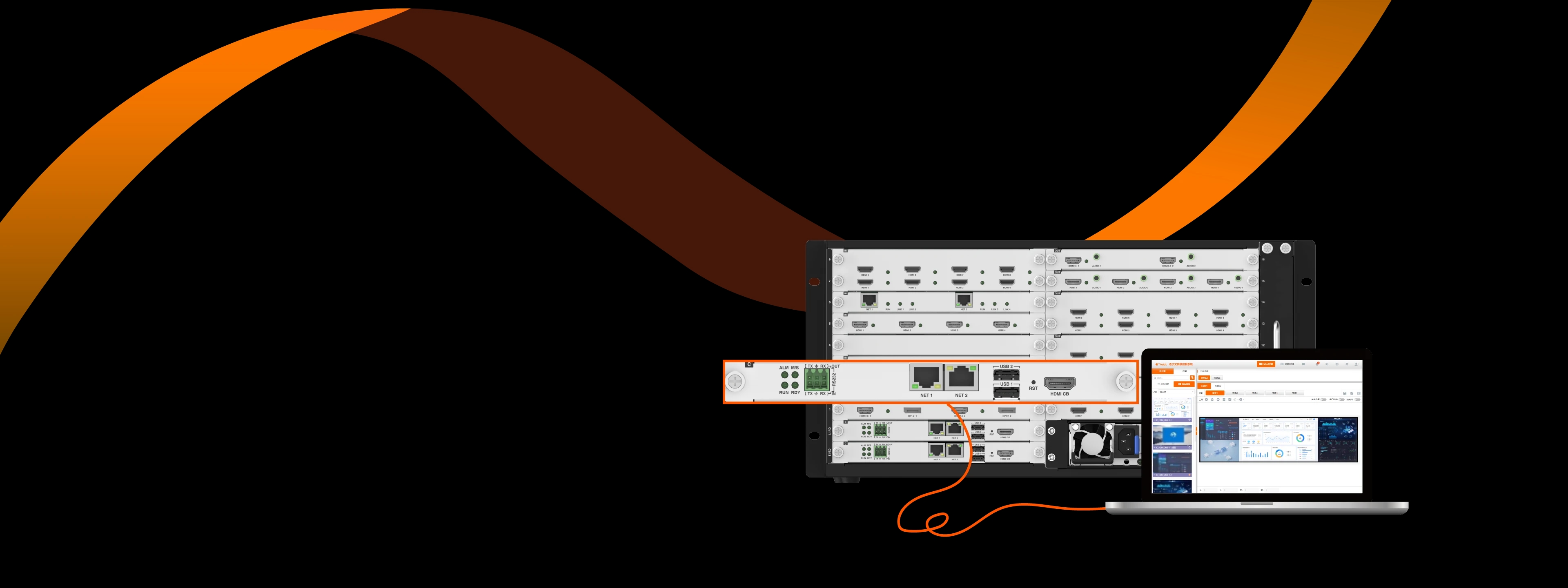

控制卡强化升级，集设备管控、可视化预监、U盘升级等功能于一体，简化系统配置，提升管理效率。

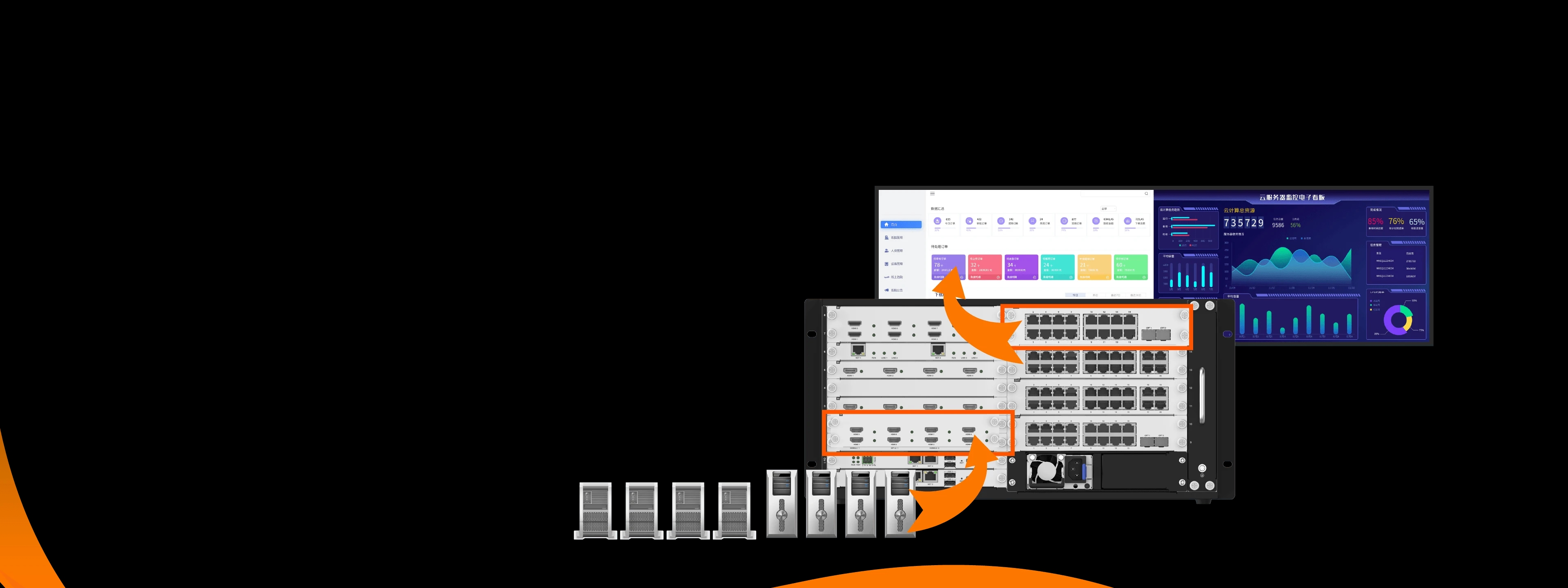

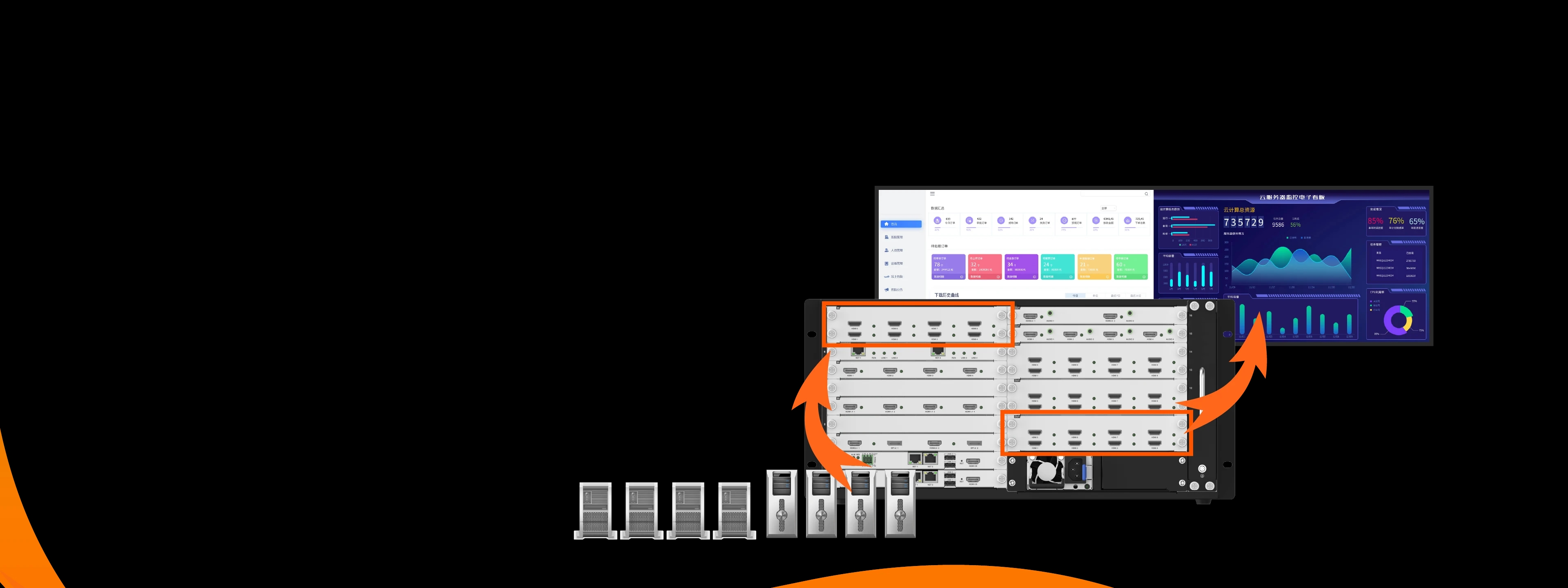

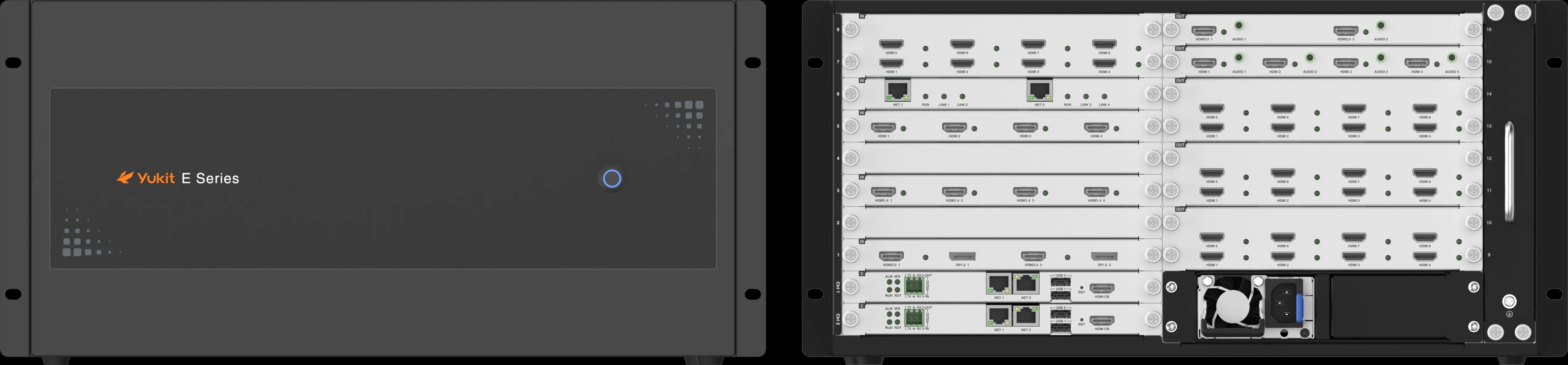

支持1卡8路高聚合形态板卡，提升信号处理能力，增强设备集成度和灵活扩展性，轻松应对各种复杂应用场景。

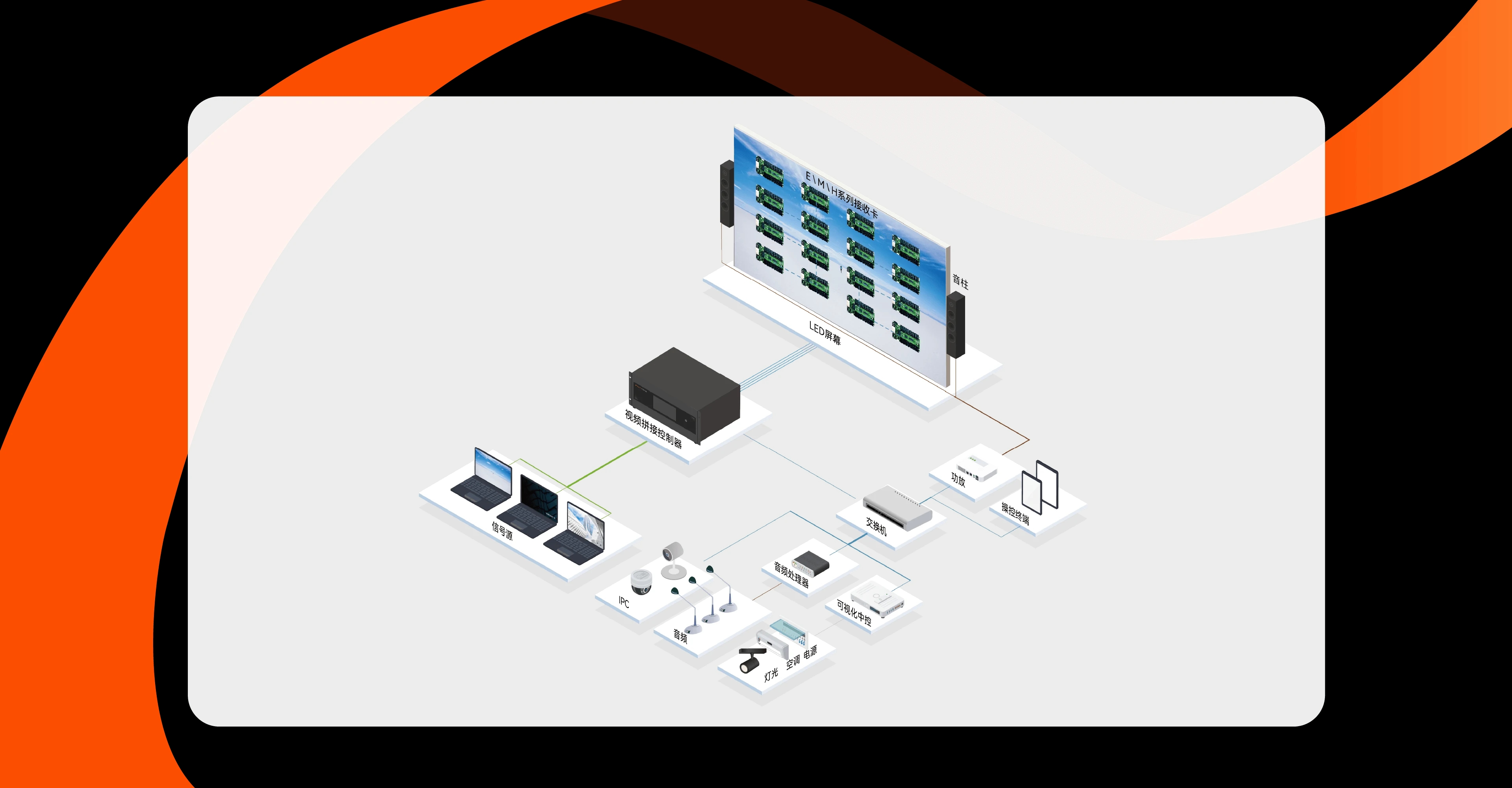

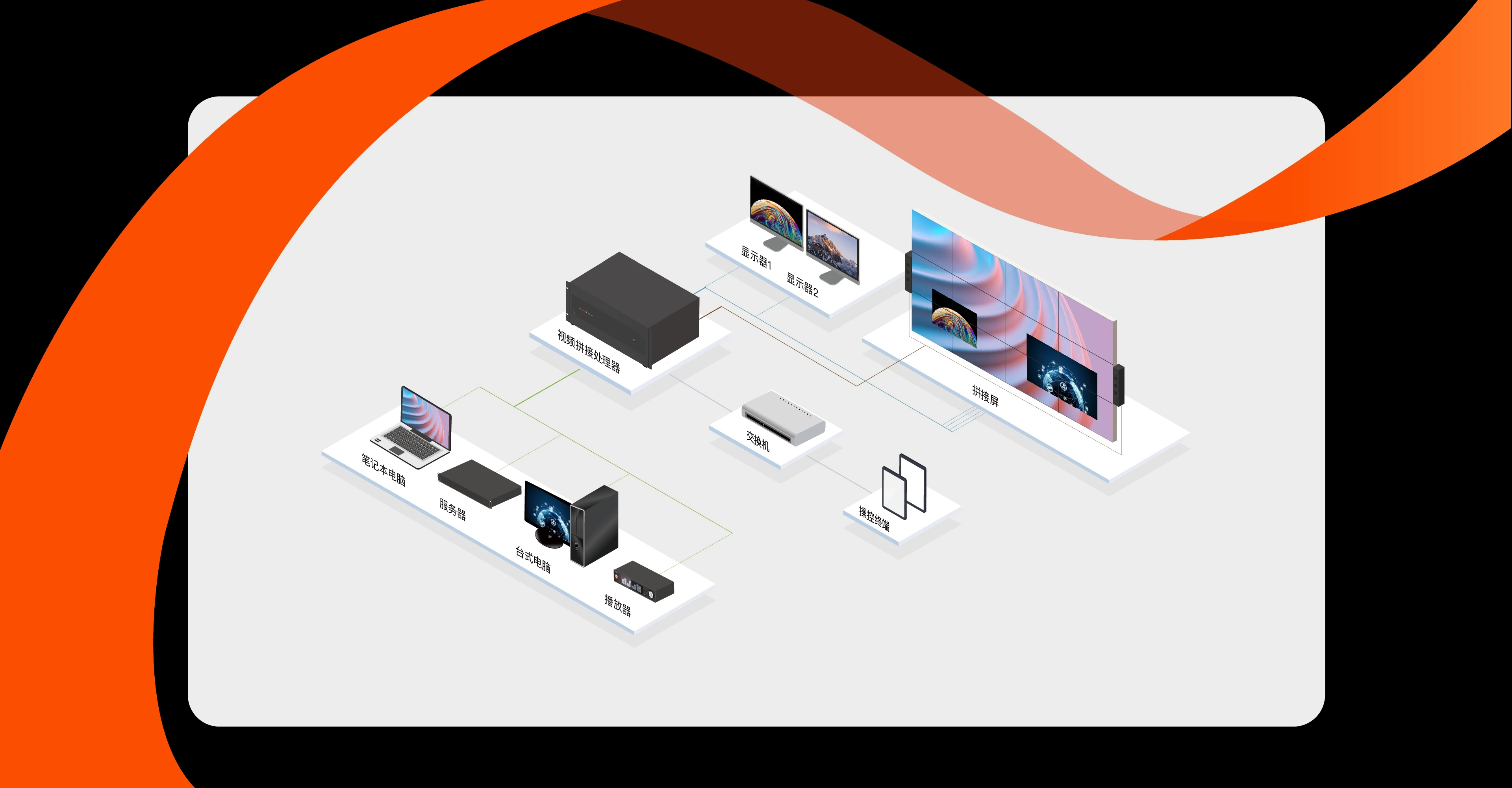

设备联控，极简控制

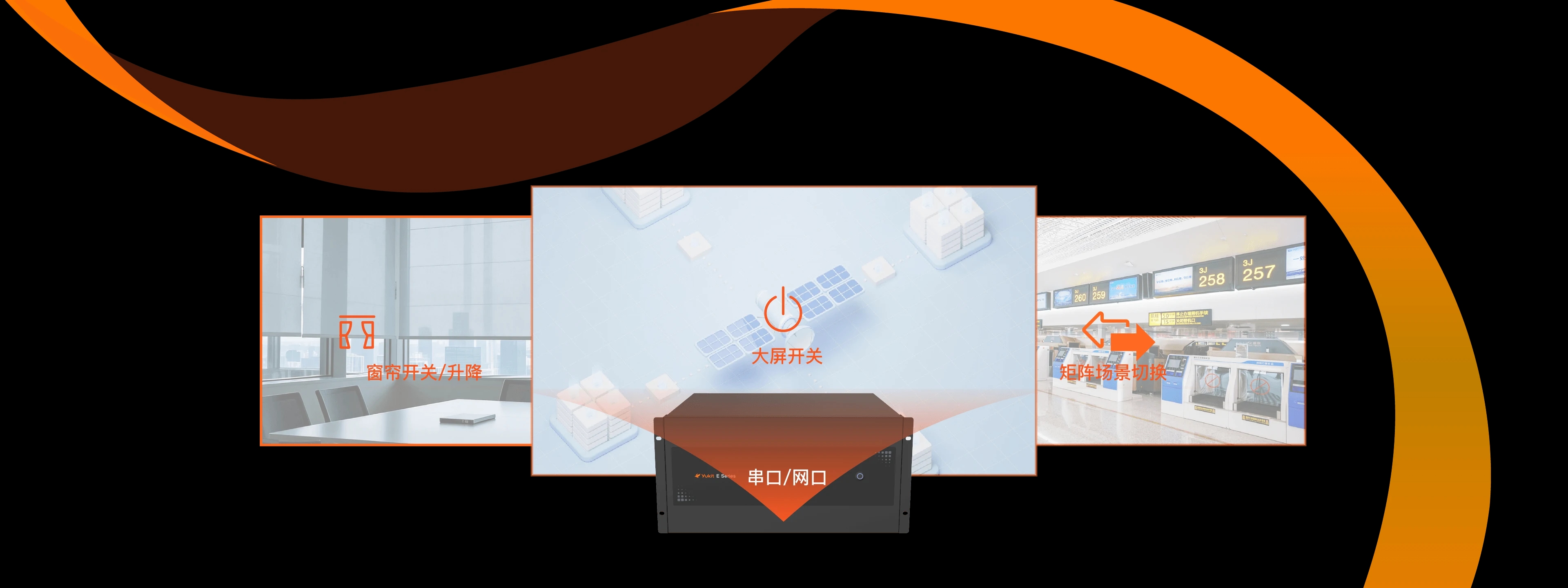

设备通过网口、串口对第三方设备进行控制，可按需添加第三方设备控制指令。 实现周边设备集成联动控制。历史指令操作自动记录，一键快速调用。
多端访问，协同管控
支持多种管控方式，包括B/S网页端控制、设备前面板触摸屏控制等，多端同时访问，配置信息实时同步，实现了可视化、可移动、可触控的多人协同管理。

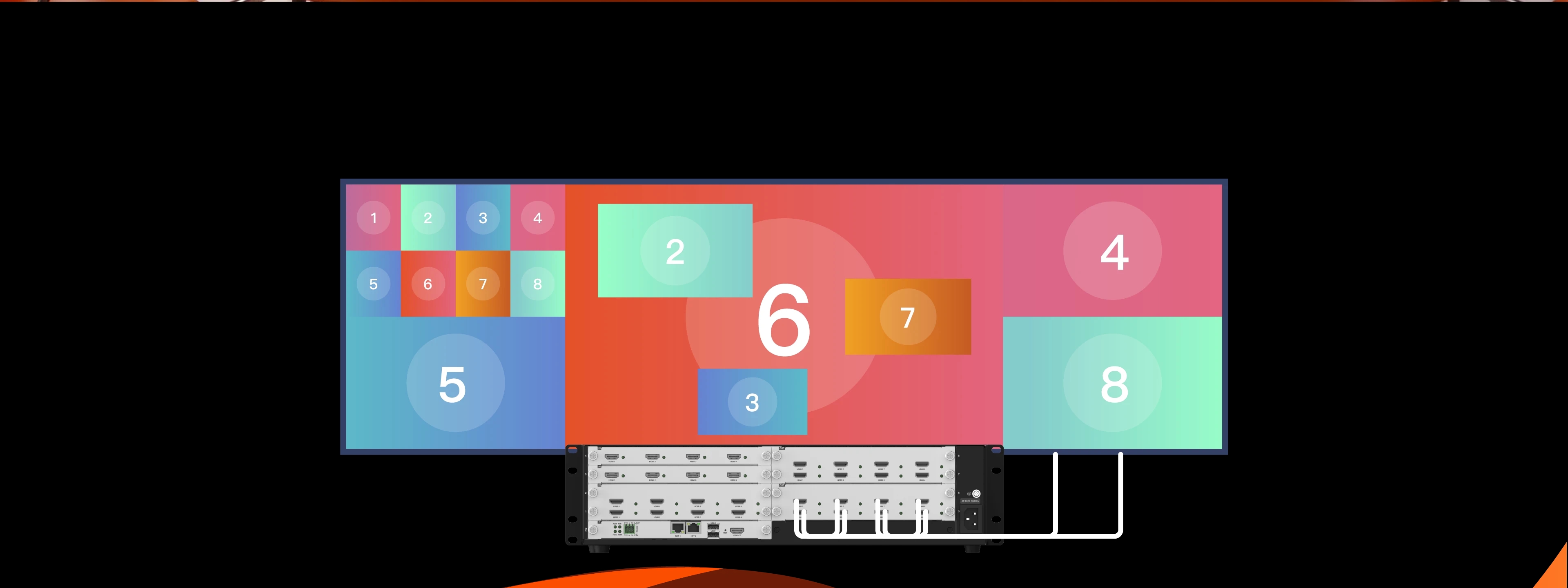

8图层共享，灵活开窗

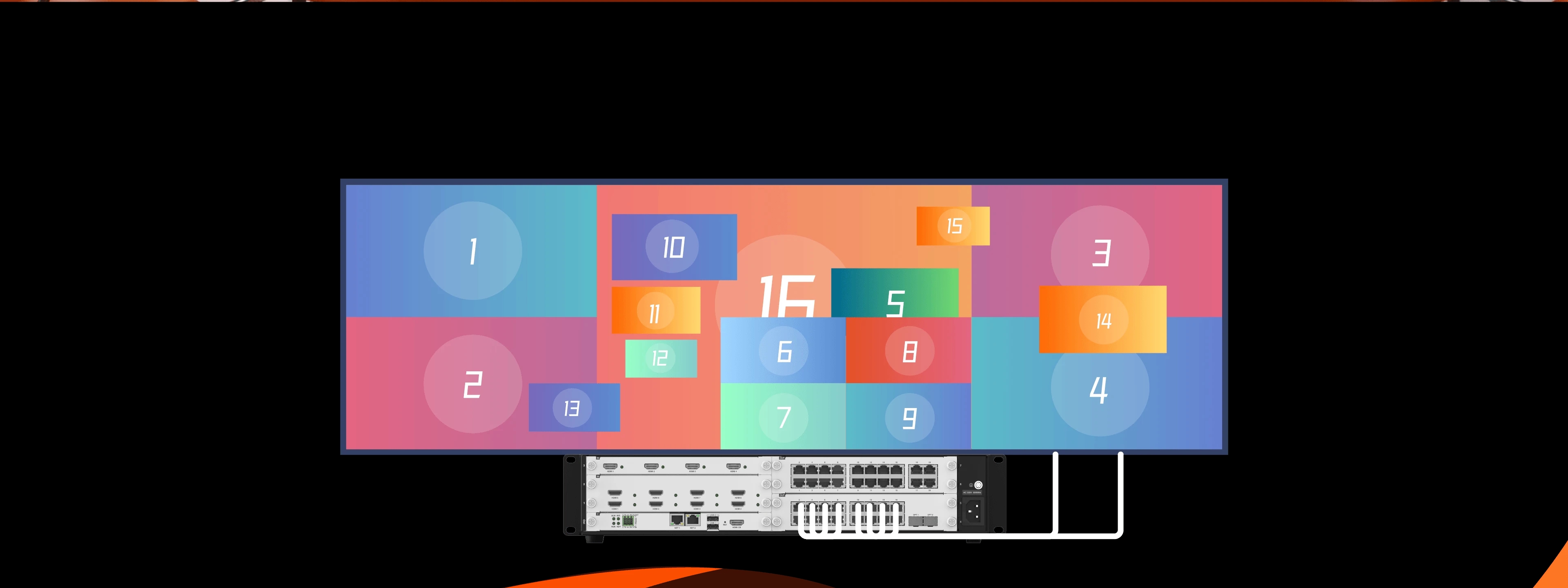

支持单卡8图层共享，卡内任意位置开窗，实现更加丰富灵活的大屏布局。
规格参数
|

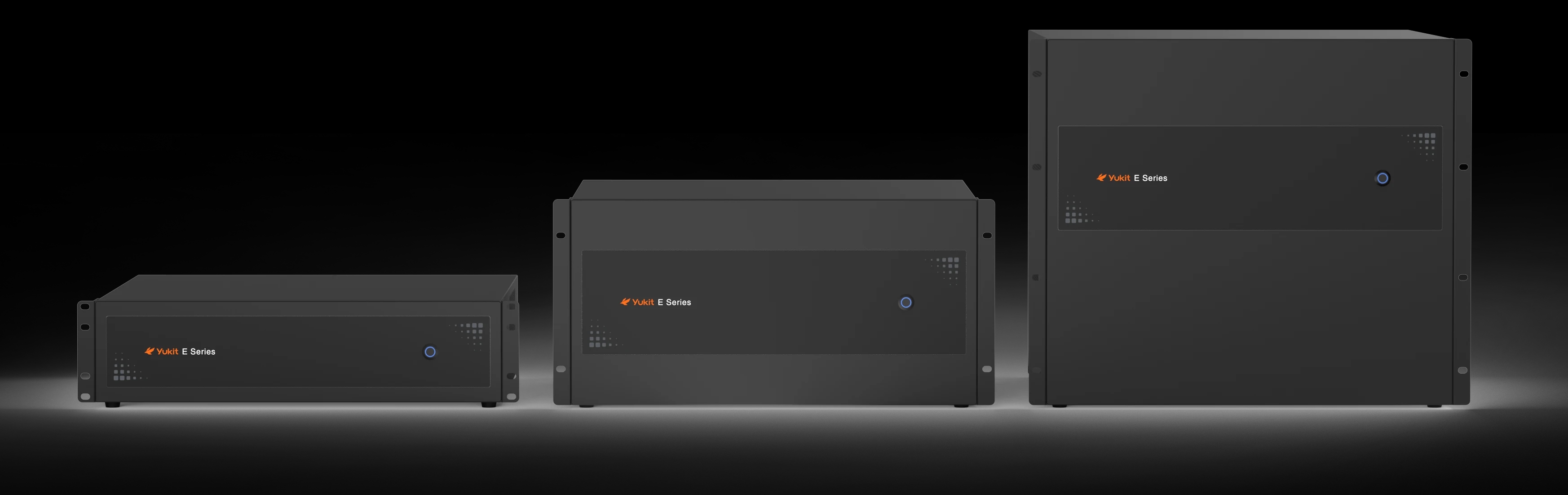

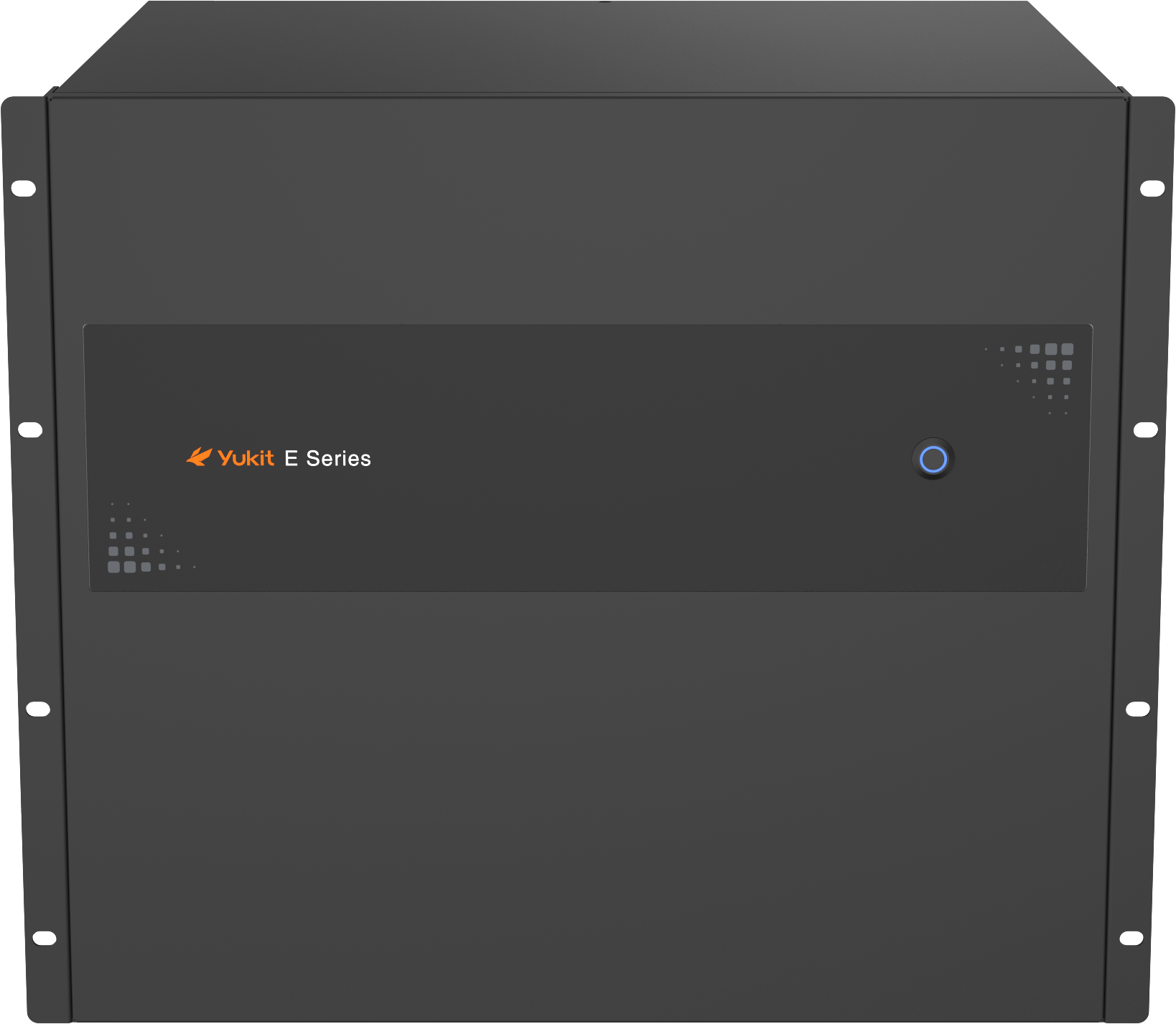

机箱规模 |
2.5U（E2.5） |
5U（E5） |
9U（E9） |
|---|---|---|---|
|

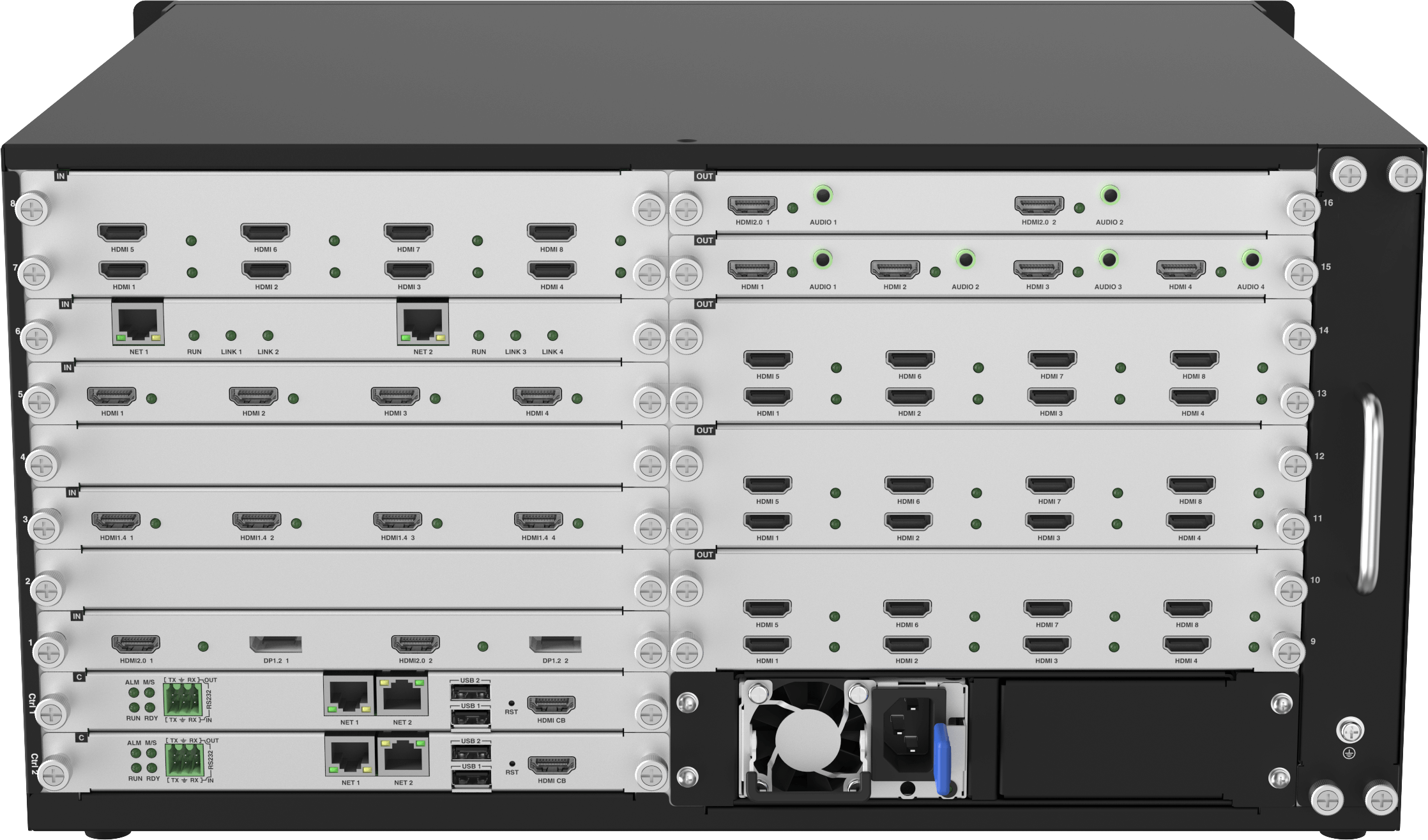

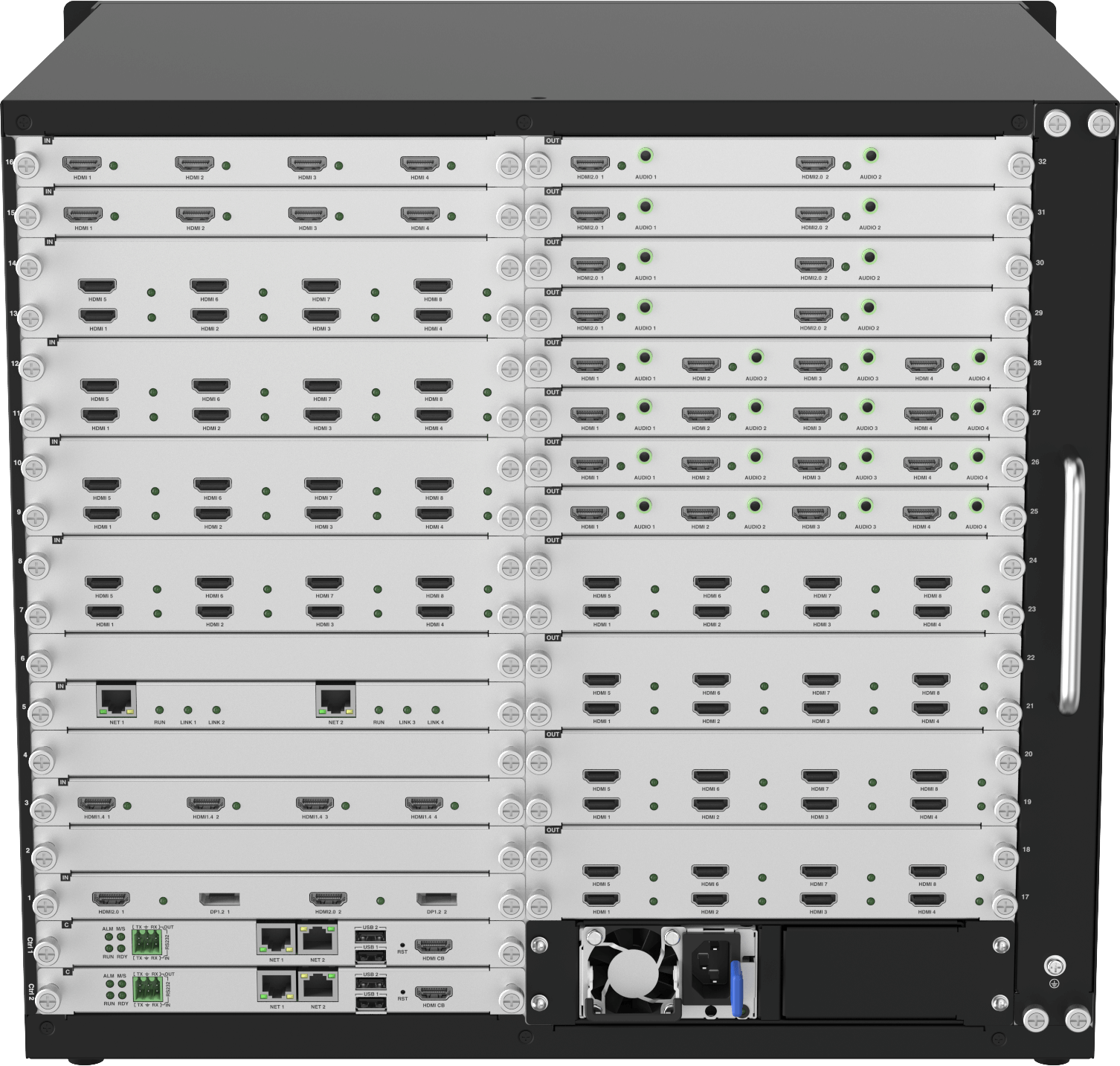

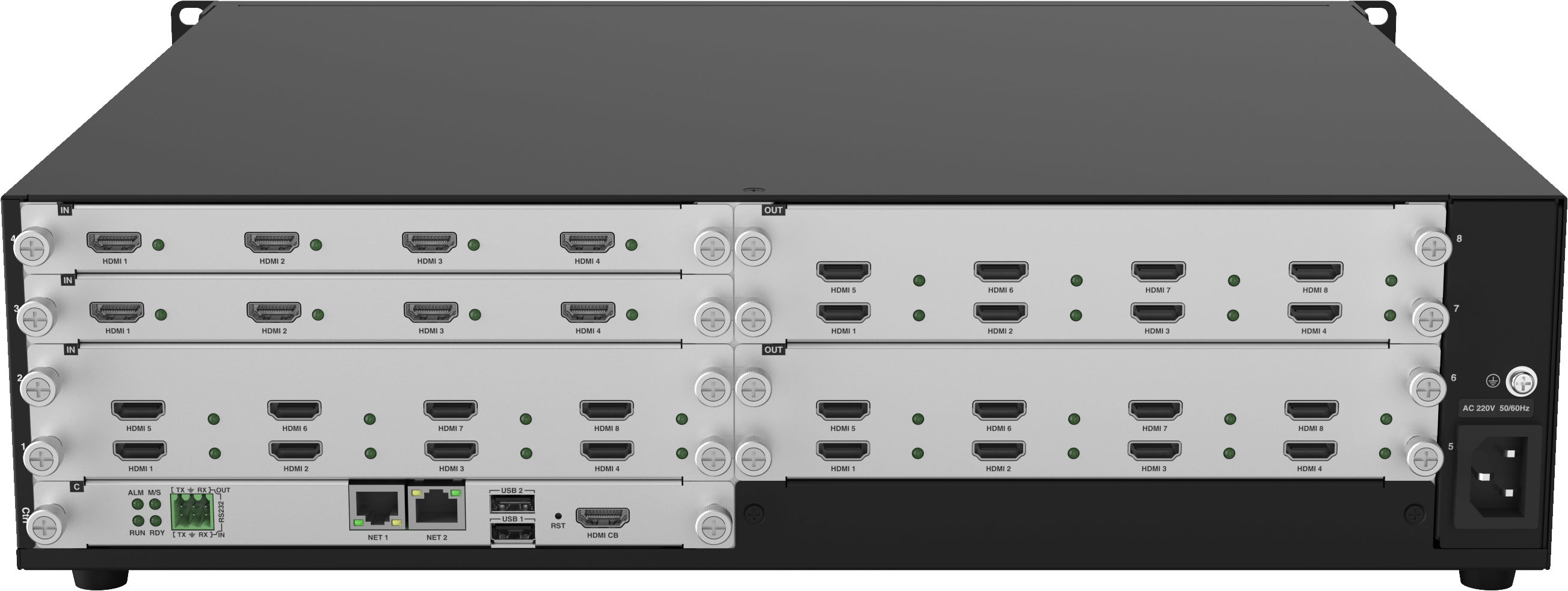

外观 |
|
|
|
|
槽位说明 |
|
|
|
|
输入槽位 |
4 |
8 |
16 |
|
输出槽位 |
4 |
8 |
16 |
|
控制卡槽位 |
1 |
1 |
1 |
|
电源数量 |
1（内置） |
2 |
2 |
|
尺寸（宽x深x高） |
444(w)x400(d)x111(h)(mm) |
444(w)x400(d)x225(h)(mm) |
444(w)x400(d)x400(h)(mm) |
|
重量 |
8.6kg |
12kg |
17.1kg |
|
空载功率 |
15W |
60W |
100W |
|
工作电压 |
AC 100-240V,50-60Hz |
||
|
温度 |
0-50℃（工作环境）、-10～60℃（存储环境） |
||
|
湿度 |
10%~80%（工作环境）、10%~90%（存储环境） |
||
|
板卡 |
接口类型 |
协议 |
分辨率 |
|
输入板卡 |
DVI |
DVI-D |
1920*1200@60 |
|
SDI |
SD/HD/3G SDI |
1920*1200@60 |
|
|
VGA |
RGBHV |
1920*1200@60 |
|
|
HDMI |
HDMI1.3 |
1920*1200@60 |
|
|
HDMI（4K） |
HDMI1.4 |
4096*2160@30 |
|
|
HDMI（4K60） |
HDMI2.0 |
4096*2160@60 |
|
|
DP（4K60） |
DP1.2 |
4096*2160@60 |
|
|
IP（H.265） |
IP Stream |
4000*3000@25/3840*2160@30 |
|
|
输出板卡 |
DVI |
DVI-D |
1920*1200@60 |
|
HDMI |
HDMI1.3 |
1920*1200@60 |
|
|
HDMI（4K） |
HDMI1.4 |
4096*2160@30 |
|
|
HDMI（4K60） |
HDMI2.0 |
4096*2160@60 |
|
|
DP（4K60） |
DP 1.2 |
4096*2160@60 |
|
|
功能 |
描述 |
||
|
主要特性 |
第三代FPGA堆叠处理交换的硬件架构 |
||
|
全4K60无压缩处理 |
|||
|
多效控制卡 |
|||
|
8图层共享 |
|||
|
1卡8路输入/输出 |
|||
|
智能路由 |
|||
|
预案管理 |
|||
|
设备联控 |
|||
|
输入输出 |
输入信号源重命名 |
||
|
输入卡信号监测显示 |
|||
|
支持输入信号源可视化裁剪 |
|||
|
台标显示 |
|||
|
输出通道号 |
|||
|
支持自定义输出分辨率 |
|||
|
场景管理 |
预布局 |
||
|
场景保存与调用 |
|||
|
场景轮巡功能 |
|||
|
场景预编辑和场景预切换模式 |
|||
|
高级功能 |
多组屏滚动字幕 |
||
|
多组屏底图 |
|||
|
预监可视化 |
|||
|
多组屏 |
|||
|
设备运维可靠性 |
板卡热插拔 |
||
|
冗余电源 |
|||
|
硬件状态监测（设备图形化展示） |
|||
|
板卡生产信息查询 |
|||
|
日志管理 |
|||
|
异常告警提示 |
|||
|
设备配置备份、恢复、同步 |
|||
|
在线更新升级 |
|||
|
控制管理 |
BS管控 |
||
|
第三方设备通过通讯协议控制 |
|||
|
拼接屏分区域分权限管理 |
|||
|
多用户同步操作 |
|||
